5.15 典型特性

GUID-7309D449-3D79-4F42-B98C-5C99AF6A8D79-low.gif图 5-1 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系
GUID-62FE418F-9C0F-4F4C-8BDD-E77A31E22E1C-low.gif图 5-3 典型 (TA=25°C) 输出高电压 (VOL) 与灌电流 (IOL) 间的关系
GUID-13962C0E-6FB3-4F17-ADE3-4B26DF4038F4-low.gif图 5-2 典型 (TA=25°C) 输出高电压 (VOH) 与拉电流 (IOH) 间的关系

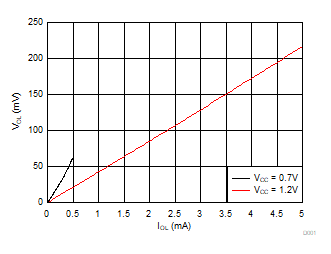

GUID-8F8CCBC0-A798-443F-AB92-4051DF8ED76C-low.gif图 5-4 典型 (TA=25°C) 输出高电压 (VOL) 与灌电流 (IOL) 间的关系
