ZHCSDI7A December   2012  – March 2015 SM74611

PRODUCTION DATA.

  1. 1特性
  2. 2应用
  3. 3说明
  4. 4修订历史记录
  5. 5Pin Configuration and Functions
  6. 6Specifications
    1. 6.1 Absolute Maximum Ratings
    2. 6.2 ESD Ratings
    3. 6.3 Recommended Operating Conditions
    4. 6.4 Thermal Information
    5. 6.5 Electrical Characteristics
    6. 6.6 Typical Characteristics
  7. 7Detailed Description
    1. 7.1 Overview
    2. 7.2 Functional Block Diagram
    3. 7.3 Feature Description
  8. 8器件和文档支持
    1. 8.1 商标
    2. 8.2 静电放电警告
    3. 8.3 术语表
  9. 9机械封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

1 特性

  • 最低反向电压 (VR):30V
  • 正向工作电流 (IF):高达 15A
  • 低平均正向电压:8A 时为 26mV
  • 功耗比肖特基二极管低
  • 泄漏电流比肖特基二极管低
  • 与传统的 D2PAK 肖特基二极管封装和引脚兼容
  • 工作温度范围 (Tj):-40°C 至 125°C

2 应用

  • 用于光伏板的旁路二极管
  • 用于微型逆变器和电源优化器的旁路二极管

3 说明

SM74611 是一款面向光伏应用的智能旁路二极管。 该二极管可为正常工作期间被遮蔽的部分光伏板提供另外一条线串电流路径。 如果没有旁路二极管,被遮蔽单元会因反向偏置单元功耗过大而呈现为过热点。

目前采用传统的 P-N 结二极管或肖特基二极管来缓解这一问题。 遗憾的是,此类二极管的正向电压仍偏高(普通二极管约为 0.6V,而肖特基二极管为 0.4V)。 当流过二极管的电流为 10A 时,功耗会高达 6W。这会导致二极管所在接线盒的内部温度升高并降低模块可靠性。

SM74611 的优势在于,正向压降比 P-N 结二极管和肖特基二极管低。 该二极管在 8A 电流下的平均正向压降典型值为 26mV。 此时的功耗典型值为 208mW,明显低于传统肖特基二极管的功耗典型值 3.2W。 此外,SM74611 还与传统的 D2PAK 肖特基二极管封装和引脚兼容,可以直接替换许多应用中的二极管。

器件信息(1)

器件型号 封装 封装尺寸(标称值)
SM74611 DDPAK/TO-263 (KTT) (3) 10.16mm x 9.02mm
  1. 如需了解所有可用封装,请见数据表末尾的可订购产品附录。

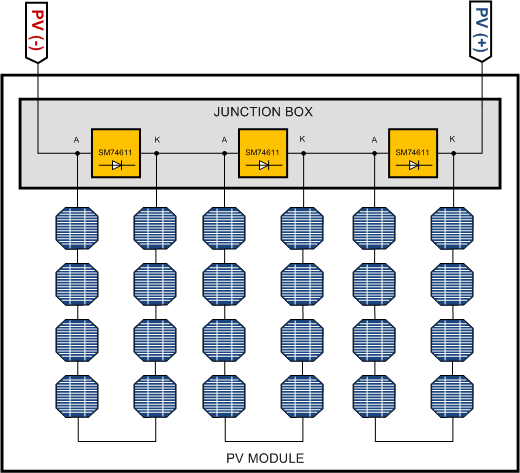

在接线盒中的典型应用

SM74611 typ_app_circuit_nvs903.gif
