典型特性

TA = 25°C 时,VS = ±20V,VCM = VS /2,RLOAD = 10kΩ(连接至 VS /2),并且 CL = 10pF(除非另有说明)

TA = 25°C 时 15462 个放大器的分配
图 5-1 失调电压生产分配
VCM = V+
图 5-3 失调电压与温度之间的关系
TA = 25°C
图 5-5 失调电压与共模电压间的关系
TA = 125°C
图 5-7 失调电压与共模电压间的关系

图 5-9 失调电压与电源间的关系

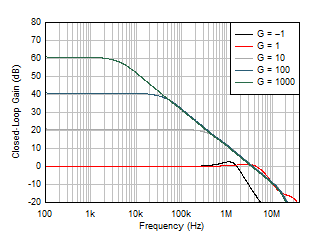

GUID-41BB3A10-3040-42EB-B020-B6B711B598A0-low.gif图 5-11 闭环增益与频率间的关系

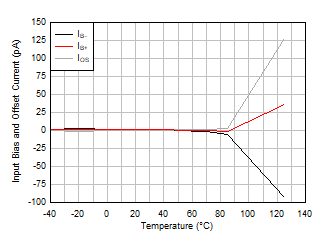

GUID-711A804C-9964-4ED7-9A16-25C5E397F365-low.gif图 5-13 输入偏置电流与温度间的关系
图 5-15 输出电压摆幅与输出电流(灌电流)间的关系
f = 0Hz
图 5-17 CMRR 与温度间的关系 (dB)

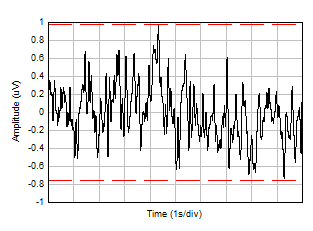

GUID-FD5CEC25-2041-4675-9622-4CA7D378F4C6-low.gif图 5-19 0.1Hz 至 10Hz 噪声
BW = 80kHz,VOUT = 1VRMS
图 5-21 THD+N 比与频率间的关系
VCM = V–
图 5-23 静态电流与电源电压间的关系

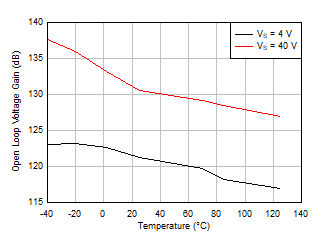

GUID-647059B3-D2B0-4759-82D5-482533BD4502-low.gif图 5-25 开环电压增益与温度间的关系 (dB)
G = –1,10mV 输出阶跃
图 5-27 小信号过冲与容性负载间的关系

图 5-29 相位裕度与容性负载间的关系
G = -10
图 5-31 正过载恢复
CL = 20pF,G = 1,20mV 阶跃响应
图 5-33 小信号阶跃响应,上升
CL = 20pF,G = 1
图 5-35 大信号阶跃响应(上升)
CL = 20pF,G = -1
图 5-37 大信号阶跃响应

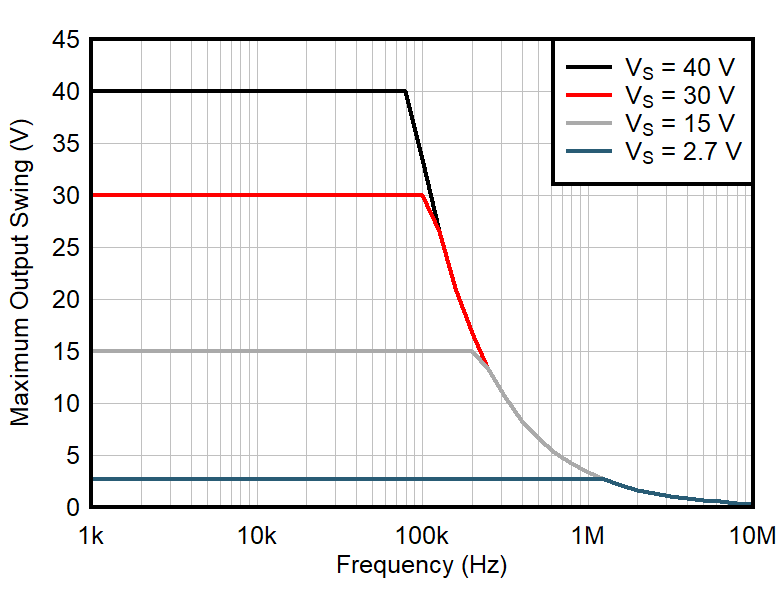

GUID-5FC32F67-DA02-48DD-BB47-BFB32EC75C39-low.gif图 5-39 最大输出电压与频率间的关系
GUID-6ACF97D4-7453-4DF5-8C6D-97923A0A7302-low.gif图 5-41 EMIRR(电磁干扰抑制比)输入与频率间的关系
60 个放大器的分配
图 5-2 失调电压漂移分配
VCM = V–
图 5-4 失调电压与温度间的关系
TA = 25°C
图 5-6 失调电压与共模电压间的关系(切换区域)
TA = -40°C
图 5-8 失调电压与共模电压间的关系
CL = 20pF
图 5-10 开环增益和相位与频率间的关系

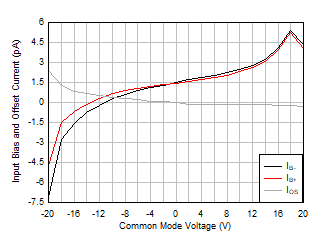

GUID-19D025C5-9C34-4D99-A47A-CC1690891061-low.gif图 5-12 输入偏置电流与共模电压间的关系

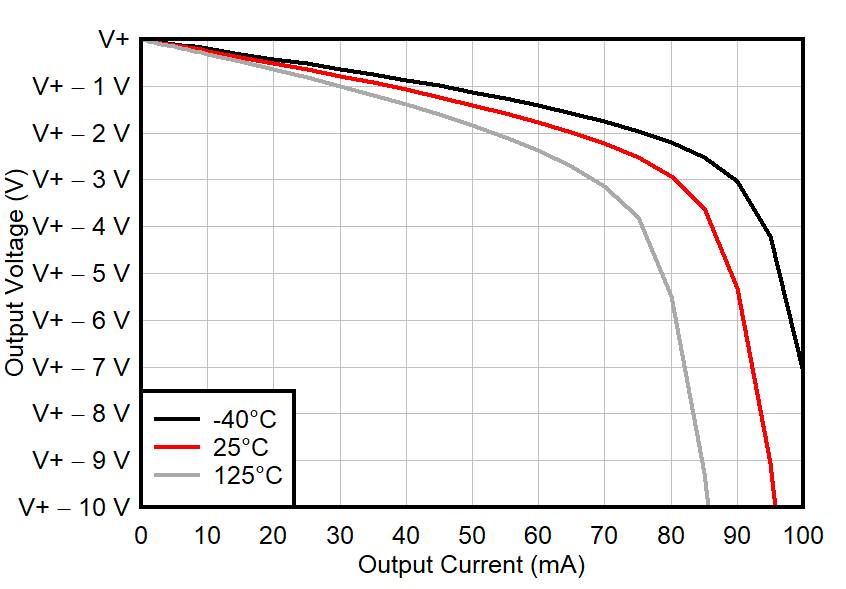

GUID-FFF131F2-5E36-4882-8E30-DBABA694DCCE-low.gif图 5-14 输出电压摆幅与输出电流(拉电流)间的关系
图 5-16 CMRR 和 PSRR 与频率间的关系
f = 0Hz
图 5-18 PSRR 与温度间的关系 (dB)
GUID-E2D7EBFF-273A-4F29-9D20-D1E01D6A5AF4-low.gif图 5-20 输入电压噪声频谱密度与频率间的关系
BW = 80kHz,f = 1kHz
图 5-22 THD+N 与输出幅度间的关系

图 5-24 静态电流与温度间的关系
GUID-6DD14887-5CC4-4A9C-8A31-17C9C5C387FA-low.gif图 5-26 开环输出阻抗与频率间的关系
G = 1,10mV 输出阶跃
图 5-28 小信号过冲与容性负载间的关系
VIN = ±20V;VS = VOUT = ±17V
图 5-30 无相位反转
G = -10
图 5-32 负过载恢复
CL = 20pF,G = -1,20mV 阶跃响应
图 5-34 小信号阶跃响应
CL = 20pF,G = 1
图 5-36 大信号阶跃响应(下降)

图 5-38 短路电流与温度间的关系
GUID-C04A03F3-BC86-4EE0-81F1-07D5C302A27A-low.gif图 5-40 通道隔离与频率间的关系
