6.8 典型特性

TA = 25°C，VS = 5.5V，VCM = VS / 2，RLOAD = 10kΩ 连接至 VS / 2，且 CL = 100pF（除非另有说明）

OPA392 OPA2392 OPA4392 失调电压分布图
VS = 5.0V
图 6-1 失调电压分布图
OPA392 OPA2392 OPA4392 失调电压分布图
VS = 5.0V
图 6-3 失调电压分布图
OPA392 OPA2392 OPA4392 失调电压与共模电压间的关系

图 6-5 失调电压与共模电压间的关系

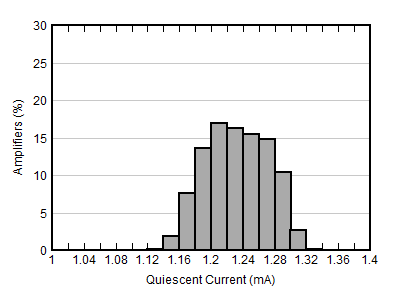

OPA392 OPA2392 OPA4392 静态电流分布

图 6-7 静态电流分布
OPA392 OPA2392 OPA4392 开环增益和相位与频率间的关系



图 6-9 开环增益和相位与频率间的关系
OPA392 OPA2392 OPA4392 输入偏置电流与共模电压间的关系
 VS = 1.7V
图 6-11 输入偏置电流与共模电压间的关系

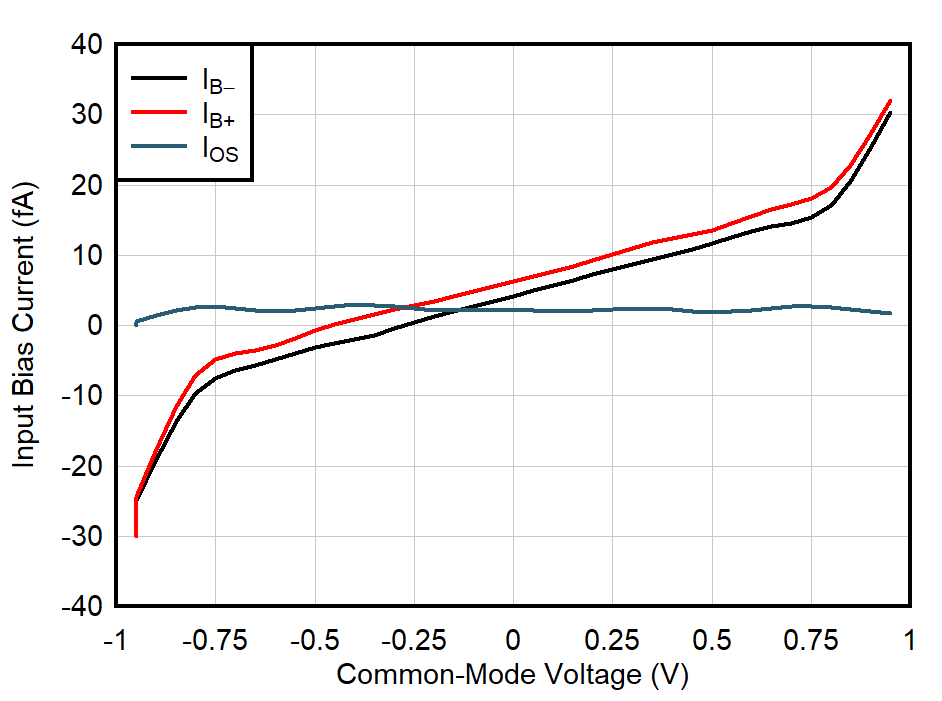

OPA392 OPA2392 OPA4392 输入偏置电流与共模电压间的关系

图 6-13 输入偏置电流与共模电压间的关系
OPA392 OPA2392 OPA4392 输出电压摆幅与输出电流（拉电流）间的关系

图 6-15 输出电压摆幅与输出电流（拉电流）间的关系
OPA392 OPA2392 OPA4392 输出电压摆幅与输出电流（拉电流）间的关系
VS = ±0.85V
图 6-17 输出电压摆幅与输出电流（拉电流）间的关系
OPA392 OPA2392 OPA4392 CMRR 和 PSRR 与频率间的关系

图 6-19 CMRR 和 PSRR 与频率间的关系
OPA392 OPA2392 OPA4392 PSRR 与温度间的关系
5 个单元
图 6-21 PSRR 与温度间的关系
OPA392 OPA2392 OPA4392 THD+N 比与频率间的关系
VOUT = 1VRMS
图 6-23 THD+N 比与频率间的关系
OPA392 OPA2392 OPA4392 0.1Hz 至 10Hz 噪声

图 6-25 0.1Hz 至 10Hz 噪声
OPA392 OPA2392 OPA4392 静态电流与温度间的关系
5 个单元
图 6-27 静态电流与温度间的关系
OPA392 OPA2392 OPA4392 开环输出阻抗与频率间的关系

图 6-29 开环输出阻抗与频率间的关系
OPA392 OPA2392 OPA4392 小信号过冲与容性负载间的关系（10mV 阶跃）
G = 1
图 6-31 小信号过冲与容性负载间的关系（10mV 阶跃）
OPA392 OPA2392 OPA4392 正过载恢复

图 6-33 正过载恢复
OPA392 OPA2392 OPA4392 小信号阶跃响应（10mV 阶跃）
G = 1
图 6-35 小信号阶跃响应（10mV 阶跃）
OPA392 OPA2392 OPA4392 大信号阶跃响应（4V 阶跃）
G = 1
图 6-37 大信号阶跃响应（4V 阶跃）
OPA392 OPA2392 OPA4392 趋稳时间

图 6-39 趋稳时间
OPA392 OPA2392 OPA4392 失调电压分布图
VS = 5.0V，VCM = 4.8 V
图 6-2 失调电压分布图
OPA392 OPA2392 OPA4392 失调电压与共模电压间的关系
TA = -40°C
图 6-4 失调电压与共模电压间的关系
OPA392 OPA2392 OPA4392 失调电压与共模电压间的关系
TA = +125°C
图 6-6 失调电压与共模电压间的关系

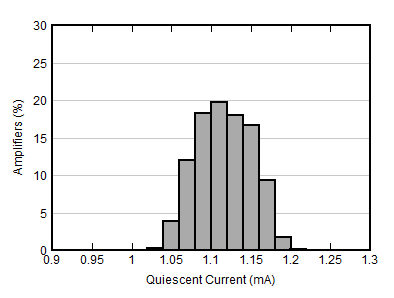

OPA392 OPA2392 OPA4392 静态电流分布
VS = 1.7V
图 6-8 静态电流分布
OPA392 OPA2392 OPA4392 闭环增益与频率间的关系

图 6-10 闭环增益与频率间的关系
OPA392 OPA2392 OPA4392 输入偏置电流与共模电压间的关系
 VS = 3.3V
图 6-12 输入偏置电流与共模电压间的关系
OPA392 OPA2392 OPA4392 输入偏置电流与温度间的关系

图 6-14 输入偏置电流与温度间的关系
OPA392 OPA2392 OPA4392 输出电压摆幅与输出电流（灌电流）间的关系

图 6-16 输出电压摆幅与输出电流（灌电流）间的关系

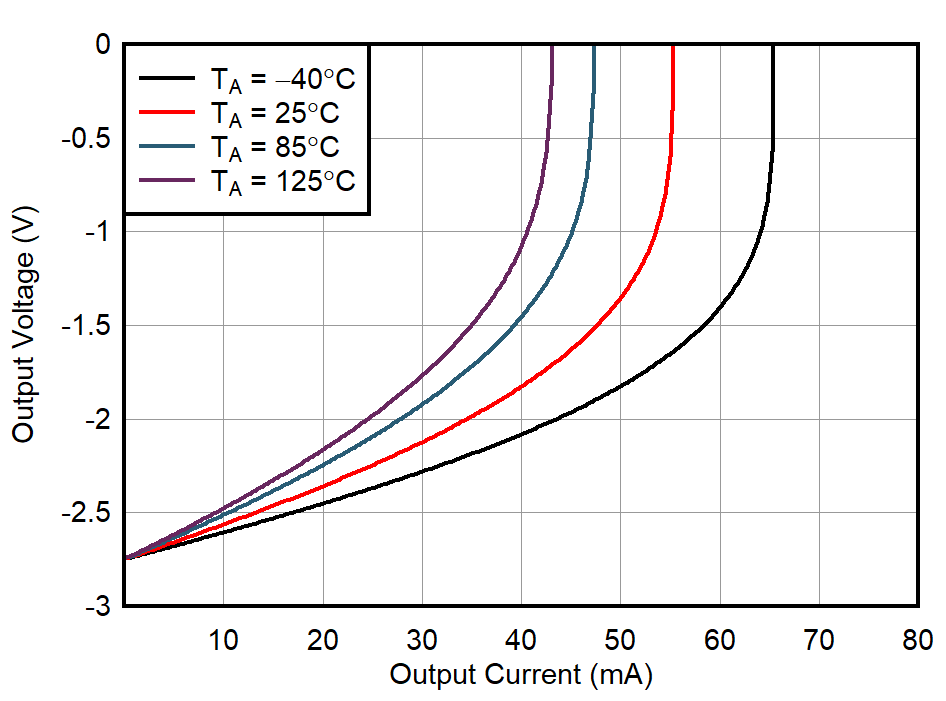

OPA392 OPA2392 OPA4392 输出电压摆幅与输出电流（灌电流）间的关系
VS = ±0.85V
图 6-18 输出电压摆幅与输出电流（灌电流）间的关系
OPA392 OPA2392 OPA4392 CMRR 与温度间的关系
5 个单元
图 6-20 CMRR 与温度间的关系
OPA392 OPA2392 OPA4392 电压噪声与频率间的关系

图 6-22 电压噪声与频率间的关系
OPA392 OPA2392 OPA4392 THD+N 与输出幅度间的关系
f = 1kHz
图 6-24 THD+N 与输出幅度间的关系
OPA392 OPA2392 OPA4392 静态电流与电源电压间的关系
 5 个单元
图 6-26 静态电流与电源电压间的关系
OPA392 OPA2392 OPA4392 开环增益与温度间的关系
5 个单元
图 6-28 开环增益与温度间的关系
OPA392 OPA2392 OPA4392 小信号过冲与容性负载间的关系（10mV 阶跃）
G = -1
图 6-30 小信号过冲与容性负载间的关系（10mV 阶跃）
OPA392 OPA2392 OPA4392 无相位反转

图 6-32 无相位反转
OPA392 OPA2392 OPA4392 负过载恢复

图 6-34 负过载恢复
OPA392 OPA2392 OPA4392 小信号阶跃响应（10mV 阶跃）
G = -1
图 6-36 小信号阶跃响应（10mV 阶跃）
OPA392 OPA2392 OPA4392 大信号阶跃响应（4V 阶跃）
G = -1
图 6-38 大信号阶跃响应（4V 阶跃）
OPA392 OPA2392 OPA4392 EMIRR 与频率间的关系
PRF = –10dBm
图 6-40 EMIRR 与频率间的关系
