6.8 典型特性

TA = 25°C，VS = 5.5V，RL = 10kΩ（连接至 VS / 2），VCM = VS / 2，且 VOUT = VS / 2（除非另有说明）。

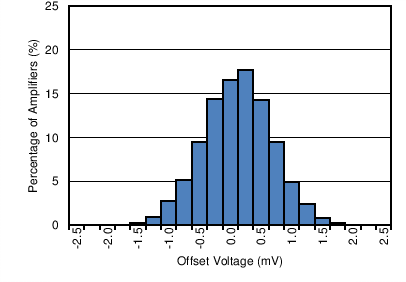

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C001_OT.png
根据 12551 个放大器得出的分布图
Figure 1. 失调电压产生分布图

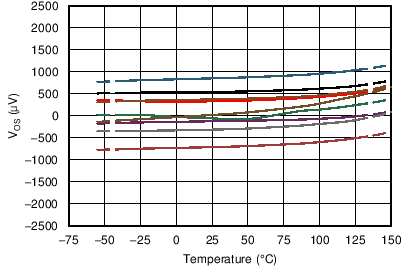

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C003_OT.png
显示 9 个典型单元
Figure 3. 失调电压与温度间的关系
OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C005_OT.png
V+ = 0.9V 至 2.75V，V– = –0.9V 至 –2.75V，
显示 9 个典型单元

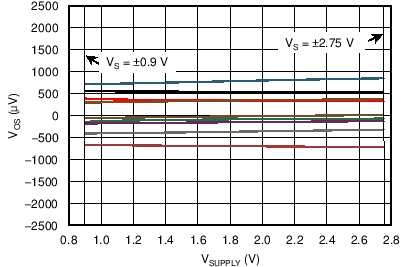

Figure 5. 失调电压与电源间的关系

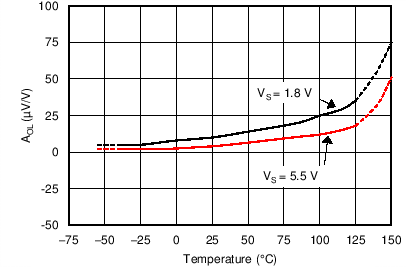

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C022A_OT.png
RL = 10kΩ
Figure 7. 开环增益与温度间的关系

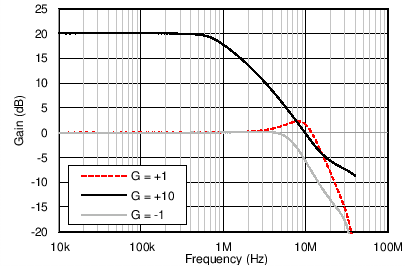

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C007_SBOS703.png
Figure 9. 闭环增益与频率间的关系

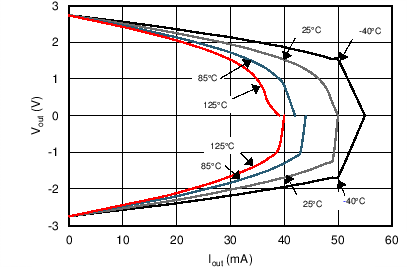

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C010B_OT.png
V+ = 2.75V，V– = –2.75V
Figure 11. 输出电压摆幅与输出电流间的关系

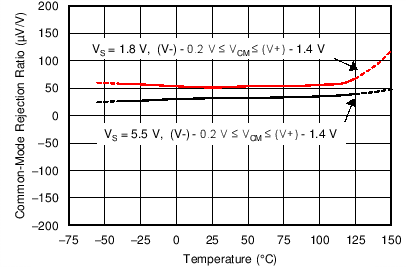

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C012A_OT.png
Figure 13. CMRR 与温度间的关系（窄范围）

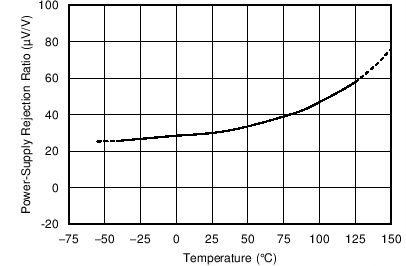

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C013_OT.png
Figure 15. PSRR 与温度间的关系
OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C015_SBOS703.png

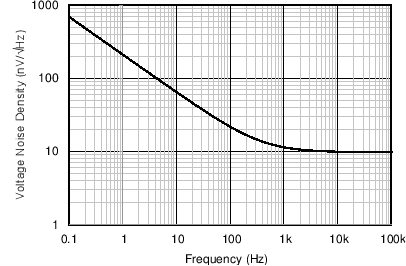

Figure 17. 输入电压噪声频谱密度与频率间的关系

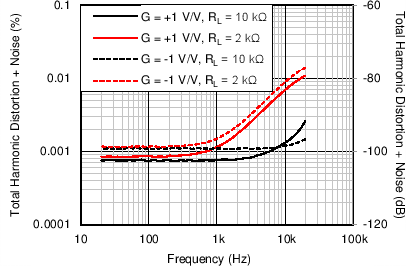

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C017y_SBOS703.png
带宽 = 80kHz，VOUT = 0.5VRMS
Figure 19. THD + N 与频率间的关系

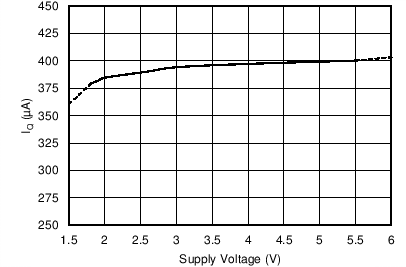

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C020_OT.png
Figure 21. 静态电流与电源电压间的关系
OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C024_SBOS703.png

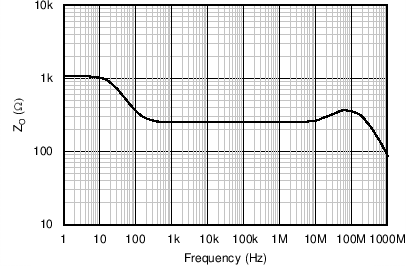

Figure 23. 开环输出阻抗与频率间的关系

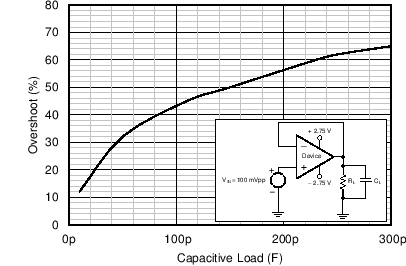

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C026_SBOS703.png
V+ = 2.75V G = +1V/V RL = 1kΩ
V– = –2.75V
Figure 25. 小信号过冲与负载电容间的关系

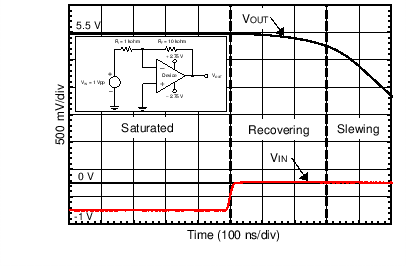

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C028_SBOS703.png
V+ = 2.75V V– = –2.75V G = –10V/V
Figure 27. 正过载恢复

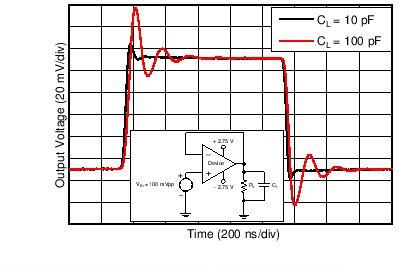

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C030_SBOS703.png
V+ = 2.75V V– = –2.75V G = +1V/V
Figure 29. 小信号阶跃响应

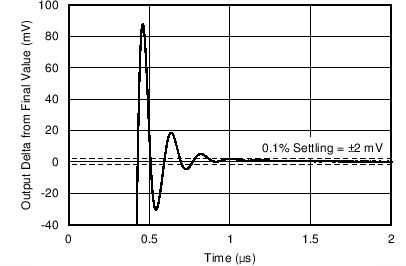

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C032_SBOS703.png
CL = 100pF G = +1V/V
Figure 31. 正大信号趋稳时间
OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C034_OT.png

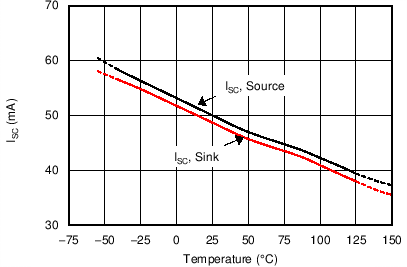

Figure 33. 短路电流与温度间的关系

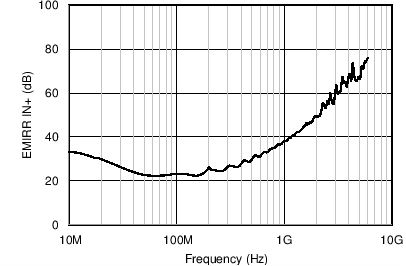

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C036_SBOS703.png
PRF = –10dBm
Figure 35. 以同相输入为参考的
电磁干扰抑制比 (EMIRR IN+) 与频率间的关系

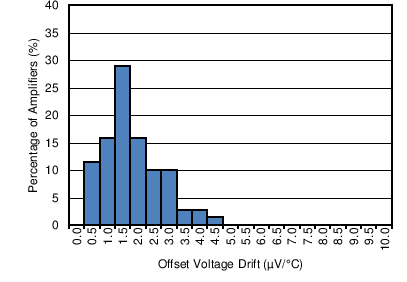

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C002_OT.png
TA = –40°C 至 +125°C，根据 70 个放大器得出的分布图
Figure 2. 失调电压漂移分布图

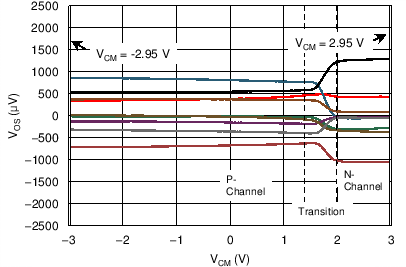

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C004_OT.png
V+ = 2.75V，V– = –2.75V，显示 9 个典型单元
Figure 4. 失调电压与共模电压间的关系
OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C006_SBOS703.png
VCM < (V+) – 1.4V

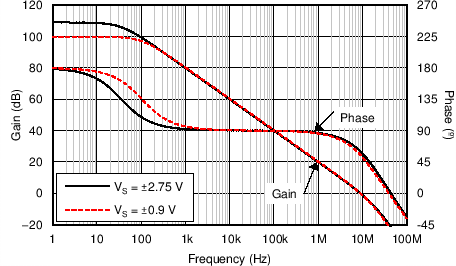

Figure 6. 开环增益和相位与频率间的关系
OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C022B_OT.png
RL = 2kΩ

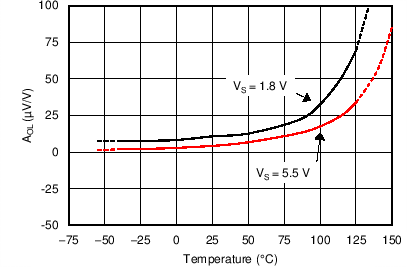

Figure 8. 开环增益与温度间的关系

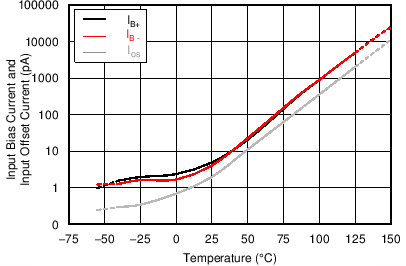

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C009_OT.png
Figure 10. 输入偏置和失调电流与温度间的关系

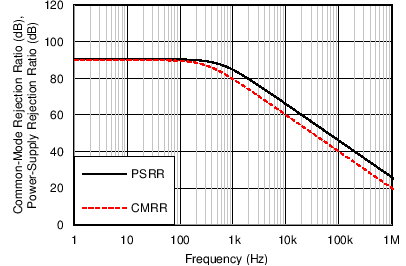

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C011_SBOS703.png
Figure 12. CMRR 和 PSRR 与频率间的关系
（以输入为参考）
OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C012B_OT.png

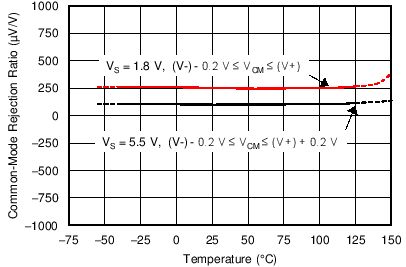

Figure 14. CMRR 与温度间的关系（宽范围）

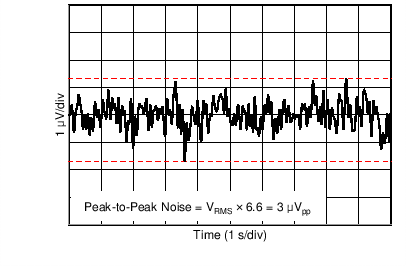

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C014_SBOS703.png
Figure 16. 0.1Hz 至 10Hz 输入电压噪声

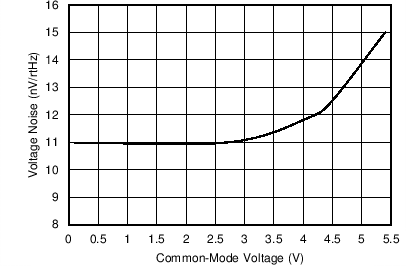

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C039_SBOS703.png
ƒ = 1kHz
Figure 18. 输入电压噪声与共模电压间的关系

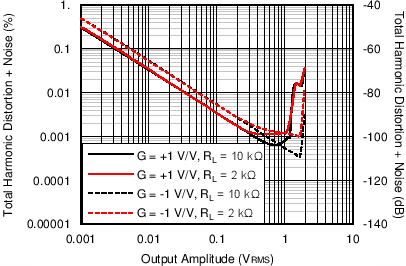

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C018_SBOS703.png
ƒ = 1kHz，带宽 = 80kHz
Figure 20. THD + N 与幅度间的关系

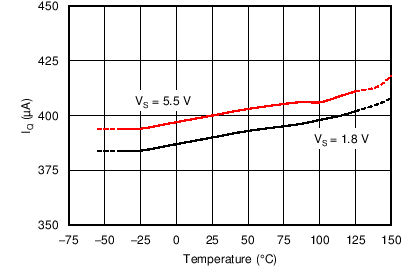

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C021_OT.png
Figure 22. 静态电流与温度间的关系

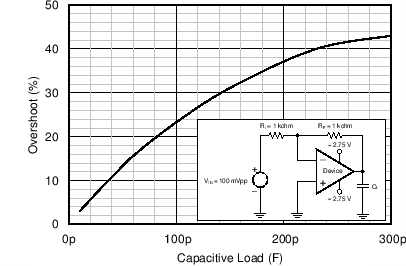

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C025_SBOS703.png
V+ = 2.75V V– = –2.75V G = –1V/V
Figure 24. 小信号过冲与负载电容间的关系

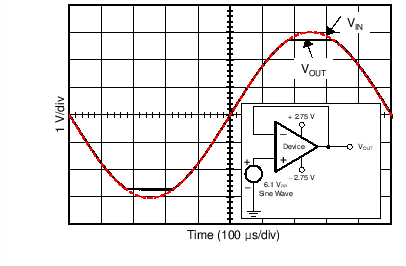

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C027_SBOS703.png
V+ = 2.75V V– = –2.75V
Figure 26. 无相位反转

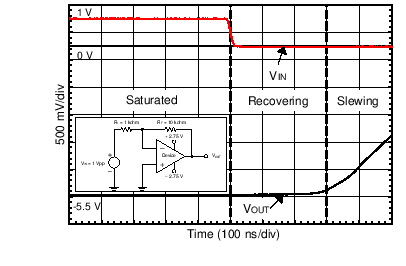

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C029_SBOS703.png
V+ = 2.75V V– = –2.75V G = –10V/V
Figure 28. 负过载恢复

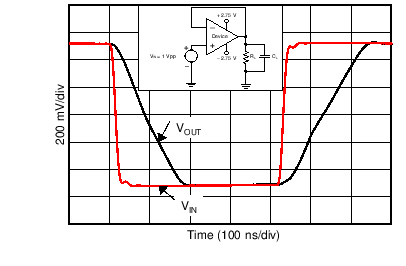

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C031_SBOS703.png
V+ = 2.75V CL = 100pF G = +1V/V
V– = –2.75V
Figure 30. 大信号阶跃响应

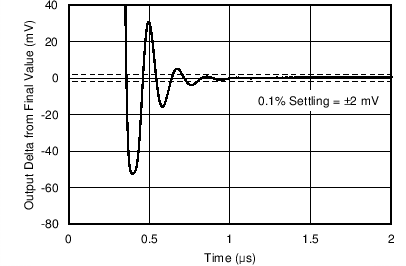

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C033_SBOS703.png
CL = 100pF G = +1V/V
Figure 32. 负大信号趋稳时间
OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C035_SBOS703.png

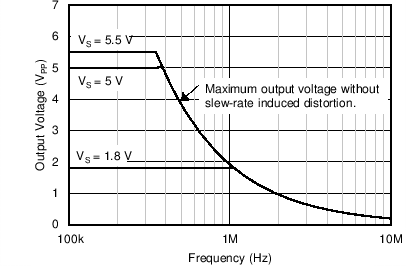

Figure 34. 最大输出电压与
频率和电源电压间的关系

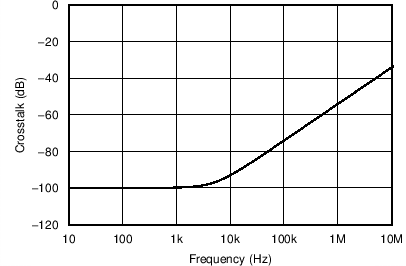

OPA316-Q1 OPA2316-Q1 OPA4316-Q1 C00111_SBOS703.png
V+ = 2.75V，V– = –2.75V
Figure 36. 通道分离与频率间的关系
