5.9 典型特性

TA = 25°C，VS = 5.0V，VCM = VS / 2，RLOAD = 10kΩ 连接至 VS / 2，且 CL = 100pF（除非另有说明）

OPA391 OPA2391 OPA4391 失调电压分布图

图 5-1 失调电压分布图

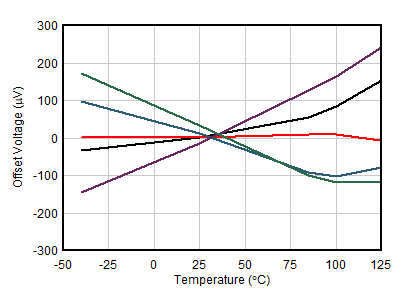

OPA391 OPA2391 OPA4391 失调电压与温度间的关系
5 个单元
图 5-3 失调电压与温度间的关系

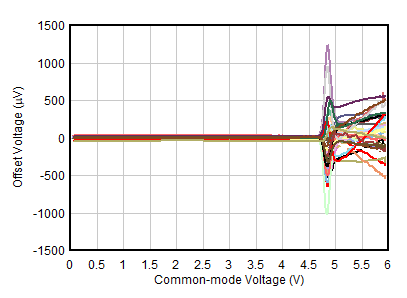

OPA391 OPA2391 OPA4391 失调电压与共模电压间的关系
30 个单元，VS = 5.5V
图 5-5 失调电压与共模电压间的关系
OPA391 OPA2391 OPA4391 开环增益和相位与频率间的关系
RL = 空载
图 5-7 开环增益和相位与频率间的关系

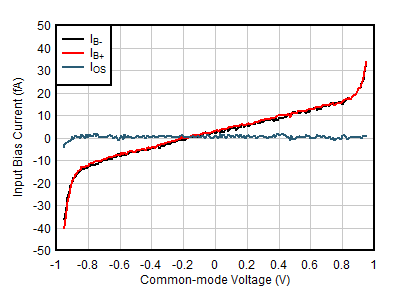

OPA391 OPA2391 OPA4391 输入偏置电流与共模电压间的关系
VS = 1.7V，以 VS/2 为基准的共模电压
图 5-9 输入偏置电流与共模电压间的关系
OPA391 OPA2391 OPA4391 输入偏置电流与共模电压间的关系
VS = 5.5V，以 VS/2 为基准的共模电压
图 5-11 输入偏置电流与共模电压间的关系

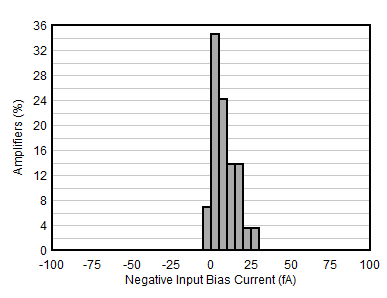

OPA391 OPA2391 OPA4391 负输入偏置电流分布

图 5-13 负输入偏置电流分布
OPA391 OPA2391 OPA4391 输入偏置电流与温度间的关系

图 5-15 输入偏置电流与温度间的关系

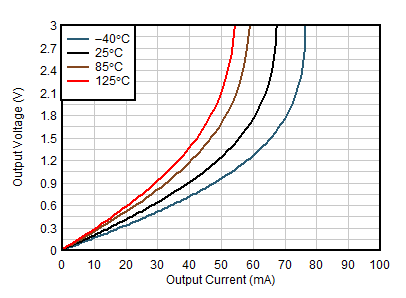

OPA391 OPA2391 OPA4391 输出电压摆幅与输出电流间的关系（最大电源电压）

图 5-17 输出电压摆幅与输出电流间的关系
（最大电源电压）

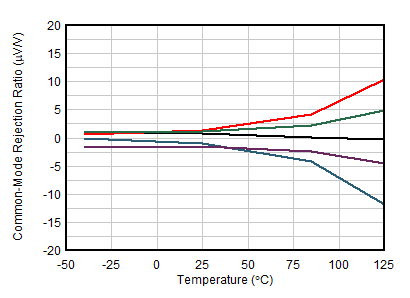

OPA391 OPA2391 OPA4391 CMRR 与温度间的关系
5 个单元
图 5-19 CMRR 与温度间的关系
OPA391 OPA2391 OPA4391 0.1Hz 至 10Hz 噪声

图 5-21 0.1Hz 至 10Hz 噪声
OPA391 OPA2391 OPA4391 THD+N 比与频率间的关系
VOUT = 1VRMS
图 5-23 THD+N 比与频率间的关系
OPA391 OPA2391 OPA4391 静态电流与电源电压间的关系
5 个单元
图 5-25 静态电流与电源电压间的关系

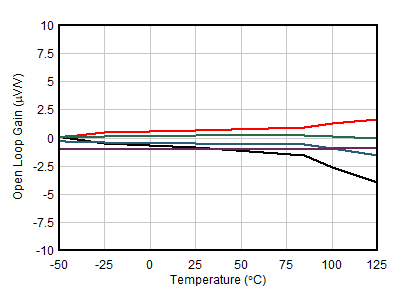

OPA391 OPA2391 OPA4391 开环增益与温度间的关系
5 个单元
图 5-27 开环增益与温度间的关系

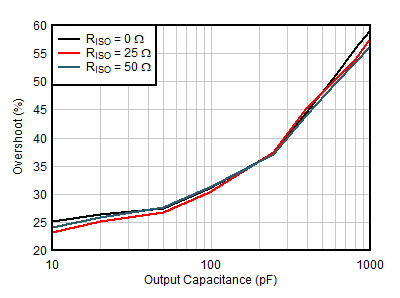

OPA391 OPA2391 OPA4391 小信号过冲与容性负载间的关系（10mV 阶跃）
G = +1
图 5-29 小信号过冲与容性负载间的关系
（10mV 阶跃）

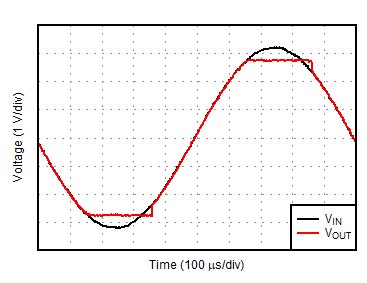

OPA391 OPA2391 OPA4391 无相位反转

图 5-31 无相位反转

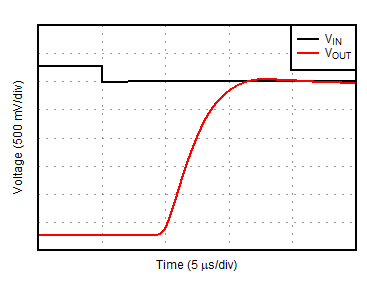

OPA391 OPA2391 OPA4391 负过载恢复

图 5-33 负过载恢复

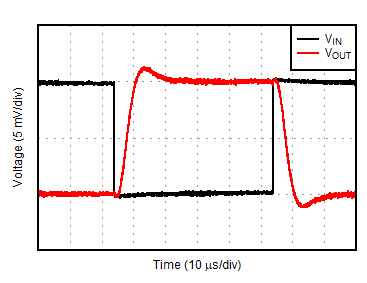

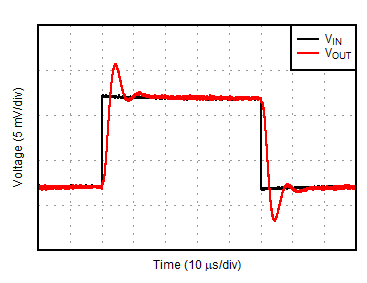

OPA391 OPA2391 OPA4391 小信号阶跃响应（10mV 阶跃）
G = -1
图 5-35 小信号阶跃响应（10mV 阶跃）

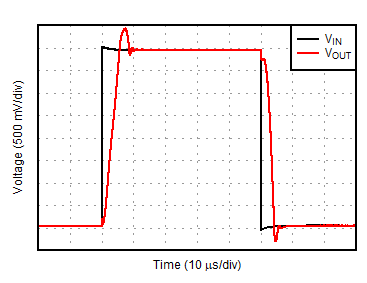

OPA391 OPA2391 OPA4391 大信号阶跃响应（4V 阶跃）
G = -1
图 5-37 大信号阶跃响应（4V 阶跃）

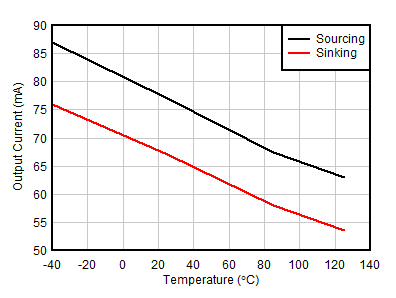

OPA391 OPA2391 OPA4391 短路电流与温度间的关系

图 5-39 短路电流与温度间的关系

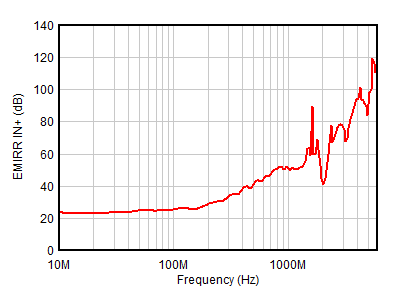

OPA391 OPA2391 OPA4391 EMIRR 与频率间的关系
PRF = –10dBm
图 5-41 EMIRR 与频率间的关系

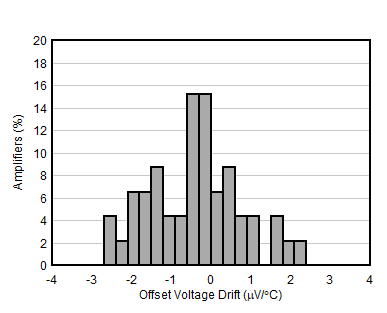

OPA391 OPA2391 OPA4391 失调电压漂移分布
45 个单元，TA = –40°C 至 +125°C
图 5-2 失调电压漂移分布
OPA391 OPA2391 OPA4391 失调电压与共模电压间的关系
5 个单元
图 5-4 失调电压与共模电压间的关系

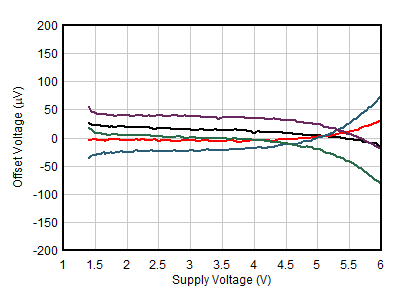

OPA391 OPA2391 OPA4391 失调电压与电源电压间的关系
5 个单元，VS = 5.5V
图 5-6 失调电压与电源电压间的关系

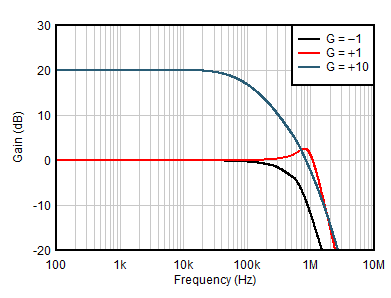

OPA391 OPA2391 OPA4391 闭环增益和相位与频率间的关系

图 5-8 闭环增益和相位与频率间的关系

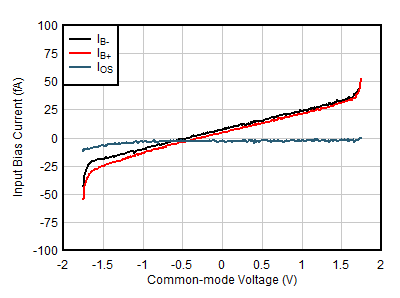

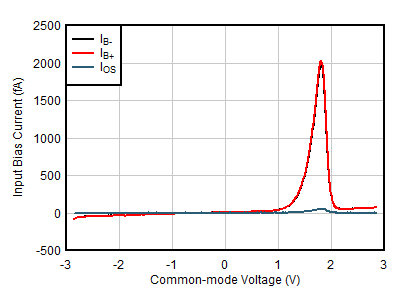

OPA391 OPA2391 OPA4391 输入偏置电流与共模电压间的关系
VS = 3.3V，以 VS/2 为基准的共模电压
图 5-10 输入偏置电流与共模电压间的关系

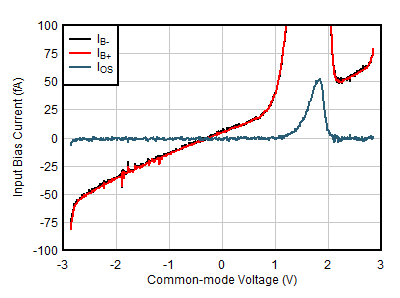

OPA391 OPA2391 OPA4391 输入偏置电流与共模电压间的关系
VS = 5.5V，以 VS/2 为基准的共模电压
图 5-12 输入偏置电流与共模电压间的关系

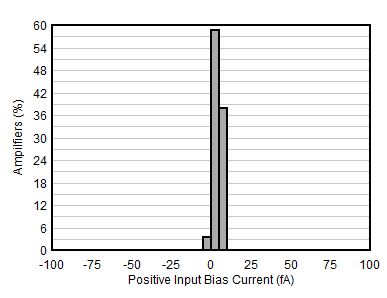

OPA391 OPA2391 OPA4391 正输入偏置电流分布

图 5-14 正输入偏置电流分布
OPA391 OPA2391 OPA4391 输出电压摆幅与输出电流间的关系（最大电源电压）

图 5-16 输出电压摆幅与输出电流间的关系
（最大电源电压）

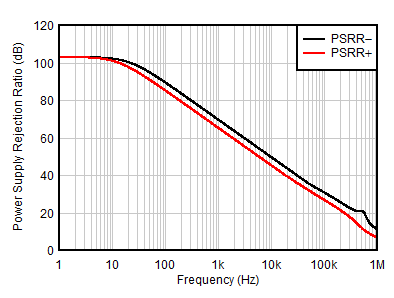

OPA391 OPA2391 OPA4391 PSRR 与频率间的关系

图 5-18 PSRR 与频率间的关系

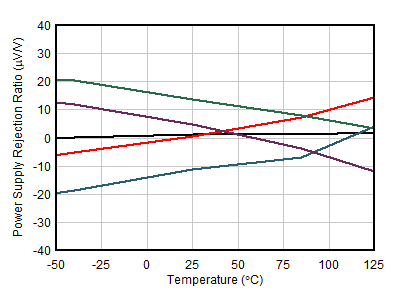

OPA391 OPA2391 OPA4391 PSRR 与温度间的关系
5 个单元
图 5-20 PSRR 与温度间的关系

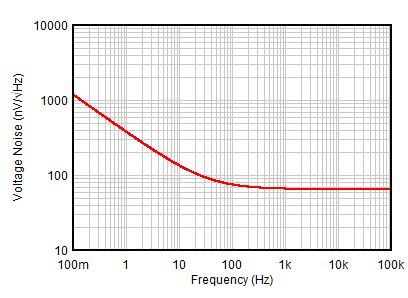

OPA391 OPA2391 OPA4391 输入电压噪声频谱密度与频率间的关系

图 5-22 输入电压噪声频谱密度与频率间的关系
OPA391 OPA2391 OPA4391 THD+N 与输出幅度间的关系
f = 1kHz，滤波器 BW = 80kHz
图 5-24 THD+N 与输出幅度间的关系

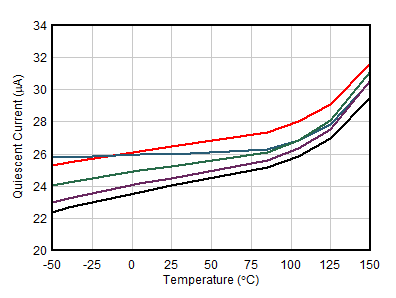

OPA391 OPA2391 OPA4391 静态电流与温度间的关系
5 个单元
图 5-26 静态电流与温度间的关系

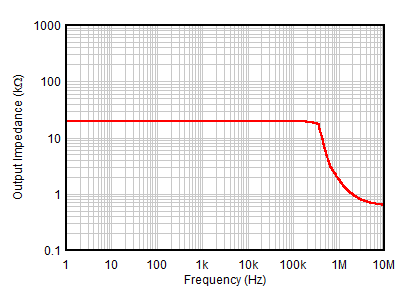

OPA391 OPA2391 OPA4391 开环输出阻抗与频率间的关系

图 5-28 开环输出阻抗与频率间的关系

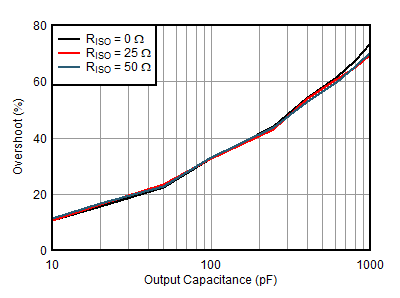

OPA391 OPA2391 OPA4391 小信号过冲与容性负载间的关系（10mV 阶跃）
G = -1
图 5-30 小信号过冲与容性负载间的关系
（10mV 阶跃）

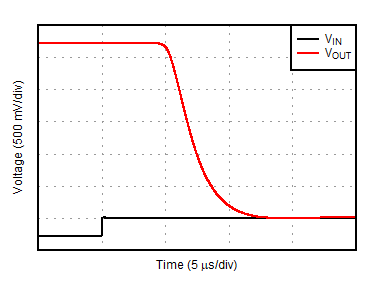

OPA391 OPA2391 OPA4391 正过载恢复

图 5-32 正过载恢复
OPA391 OPA2391 OPA4391 小信号阶跃响应（10mV 阶跃）
G = +1
图 5-34 小信号阶跃响应（10mV 阶跃）
OPA391 OPA2391 OPA4391 大信号阶跃响应（4V 阶跃）
G = +1
图 5-36 大信号阶跃响应（4V 阶跃）
OPA391 OPA2391 OPA4391 建立时间（1V 正阶跃）

图 5-38 建立时间（1V 正阶跃）
OPA391 OPA2391 OPA4391 最大输出电压与频率间的关系

图 5-40 最大输出电压与频率间的关系
