ZHCSHD1G may   2006  – may 2023 OPA2365 , OPA365

PRODUCTION DATA

  1.   1
  2. 特性
  3. 应用
  4. 说明
  5. 修订历史记录
  6. 器件比较表
  7. 引脚配置和功能
  8. 规格
    1. 7.1 绝对最大额定值
    2. 7.2 ESD 等级
    3. 7.3 建议的工作条件
    4. 7.4 热性能信息:OPA365
    5. 7.5 热性能信息:OPA2365
    6. 7.6 电气特性
    7. 7.7 典型特性
  9. 详细说明
    1. 8.1 概述
    2. 8.2 功能方框图
    3. 8.3 特性说明
      1. 8.3.1 轨到轨输入
      2. 8.3.2 输入和 ESD 保护
      3. 8.3.3 电容负载
      4. 8.3.4 达到零伏 (0V) 输出电平
      5. 8.3.5 有源滤波
    4. 8.4 器件功能模式
  10. 应用和实现
    1. 9.1 应用信息
      1. 9.1.1 基本放大器配置
    2. 9.2 典型应用
      1. 9.2.1 设计要求
      2. 9.2.2 详细设计流程
      3. 9.2.3 应用曲线
    3. 9.3 系统示例
      1. 9.3.1 驱动模数转换器
    4. 9.4 电源相关建议
    5. 9.5 布局
      1. 9.5.1 布局指南
      2. 9.5.2 布局示例
  11. 10器件和文档支持
    1. 10.1 器件支持
      1. 10.1.1 开发支持
        1. 10.1.1.1 PSpice® for TI
        2. 10.1.1.2 TINA-TI™ 仿真软件(免费下载)
        3. 10.1.1.3 DIP-Adapter-EVM
        4. 10.1.1.4 DIYAMP-EVM
        5. 10.1.1.5 TI 参考设计
        6. 10.1.1.6 滤波器设计工具
    2. 10.2 文档支持
      1. 10.2.1 相关文档
    3. 10.3 接收文档更新通知
    4. 10.4 支持资源
    5. 10.5 商标
    6. 10.6 静电放电警告
    7. 10.7 术语表
  12. 11机械、封装和可订购信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

说明

OPA365 和 OPA2365 (OPAx365) 零交叉系列轨到轨高性能 CMOS 运算放大器针对超低电压单电源应用进行了优化。轨至轨输入或输出、低噪声 (4.5nV/√Hz) 和高速运行(50MHz 增益带宽)使得这些器件成为驱动采样模数转换器 (ADC) 的理想选择。应用包括音频、信号调节和传感器放大。

特殊功能包括出色的共模抑制比 (CMRR)、无输入级交叉失真、高输入阻抗和轨到轨输入和输出摆幅。输入共模范围同时包括正负电源。电源轨的输出电压摆幅在 10mV 以内。

OPA365(单通道版本)采用微型 SOT23-5 (SOT-5) 和 SOIC-8 封装。OPA2365(双通道版本)采用 SOIC-8 封装。所有版本的额定工作温度范围均为 –40°C 至 +125°C。单通道和双通道版本具有完全相同的规范,可尽可能提高设计灵活性。

器件信息
器件型号 通道数 封装(1)
OPA365 单通道 D (SOIC, 8)
DBV(SOT-23,5)
OPA2365 双通道 D(SOIC,8)
要了解所有可用封装,请见数据表末尾的可订购产品附录。

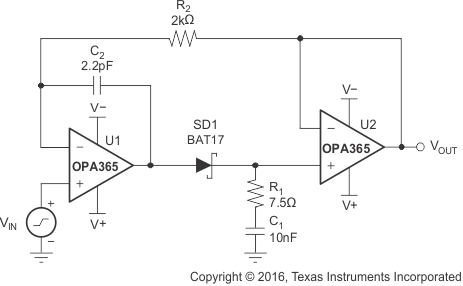

GUID-B6F6711F-C765-401B-AAAF-F27A28DC4D10-low.gif快速趋稳峰值检测器
