7.6 典型特性

除非另有说明，否则 TA = 25°C，VS = 3.3V，VCM = VOUT = VS/2，CL = 20pF 且 RL≥ 10MΩ。
LPV821 OfssetVoltage1_8m40_fixed.gif
VS = 1.8V N = 98 个单元 TA = -40°C
Figure 1. 偏移电压分布，Vs = 1.8V
LPV821 OffsetVoltage_1_8_125_fixed.gif
VS = 1.8V N = 98 个单元 TA = 125°C
Figure 3. 偏移电压分布，Vs = 1.8V
LPV821 3.3VOffsetHistogramSmaller.gif
VS = 3.3V N = 98 个单元 TA = 25°C
Figure 5. 偏移电压分布，Vs = 3.3V
LPV821 1.8V_99_Units_HistogramSmaller.gif
VS = 1.8V N = 98 个单元
Figure 7. 偏移电压漂移分布，Vs = 1.8V
LPV821 Rawoffset99unitsremovedlabels.gif
VS = 3.3V N = 98 个单元
Figure 9. 偏移电压与温度间的关系，Vs = 3.3V

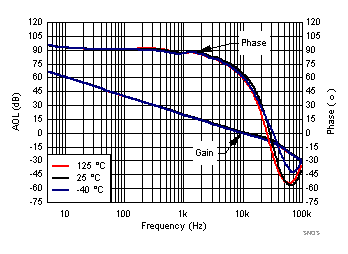

LPV821 SNOSD36_Gain_Phase_1p8_3T.gif
VS = 1.8V CL = 20pF TA = –40、25、125°C
Figure 11. 开环增益和相位与频率间的关系

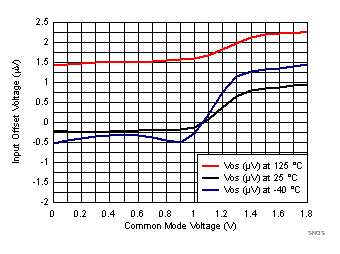

LPV821 SNOSD36_VOS_Vcm_3T-1p8V.gif
VS = 1.8V
Figure 13. 输入偏移电压与输入共模电压间的关系
LPV821 SNOSD36_Ib_INP_vs_Vcm_3T_VS_1p8V.gif
VS = 1.8V
Figure 15. +IN 输入引脚上的输入偏置电流与共模电压间的关系
LPV821 SNOSD36_Ib_INM_vs_Vcm_3T_VS_1p8V.gif
VS = 1.8V
Figure 17. –IN 引脚上的输入偏置电流与共模电压间的关系
LPV821 SNOSD36_Ibias_INP_vs_Temp.gif
VS = 3.3V 和 1.8V
Figure 19. +IN 输入上的输入偏置电流与温度间的关系

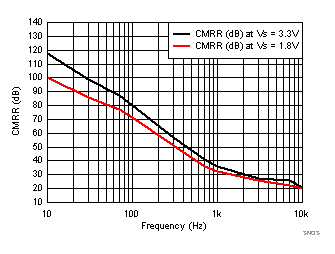

LPV821 SNOSD36_CMRR_vs_Freq.gif
VS = 3.3V 和 1.8V
Figure 21. CMRR 与频率间的关系
LPV821 SNOSD36_EMIRR_vs_Fr-3p3V.gif
Figure 23. EMIRR 性能

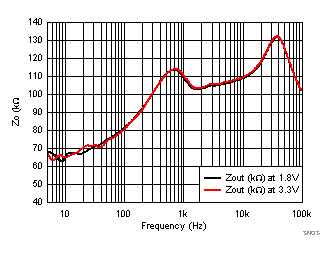

LPV821 SNOSD36_Z_out_vs_F-3p3V_1.8V.gif
VS = 3.3V 和 1.8V
Figure 25. 开环输出阻抗

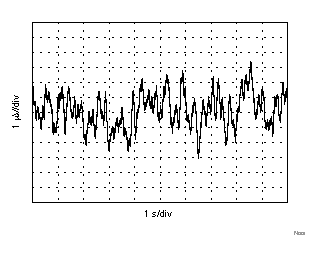

LPV821 NoisevsTime_3_3factor_thinner.gif
VS = 3.3V
Figure 27. 0.1Hz 至 10Hz 噪声，Vs = 3.3V

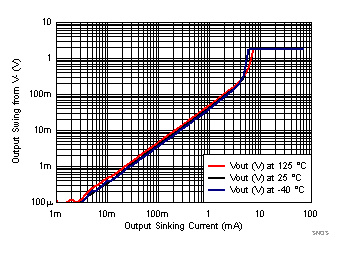

LPV821 SNOSD36_VOL_vs_Iout_sink_1p8V.gif
VS = 1.8V TA = –40、25、125°C
Figure 29. 输出摆幅与灌电流间的关系，1.8V
LPV821 SNOSD36_VOH_vs_Iout_Sours_1p8V.gif
VS = 1.8V TA = –40、25、125°C
Figure 31. 输出摆幅与拉电流间的关系，1.8V

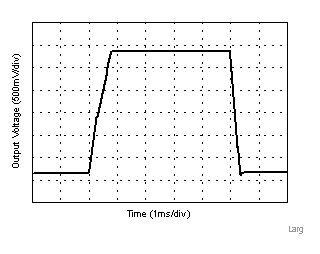

LPV821 LargeSignal3_3_without_label.gif
VIN = 2.64VPP G = 1 RL = 1MΩ
Figure 33. 大信号响应，3.3V
LPV821 SmallSignal3_3_fixed.gif
VIN = 0.2VPP G = 1 RL = 1MΩ
Figure 35. 小信号响应，3.3V
LPV821 1.8VOffsetHistogramSmaller.gif
VS = 1.8V N = 98 个单元 TA = 25°C
Figure 2. 偏移电压分布，Vs = 1.8V
LPV821 OffsetVoltage_3_3m40_fixed.gif
VS = 3.3V N = 98 个单元 TA = -40°C
Figure 4. 偏移电压分布，Vs = 3.3V
LPV821 offsetVoltage3_3125.gif
VS = 3.3V N = 98 个单元 TA = 125°C
Figure 6. 偏移电压分布，Vs = 3.3V
LPV821 3.3V99UnitsHistogramSmaller.gif
VS = 3.3V N = 98 个单元
Figure 8. 偏移电压漂移分布，Vs = 3.3V
LPV821 VOSvsVSwith3temprangesplottedfixed2.gif
TA = –40、25、125°C
Figure 10. 偏移电压与电源电压间的关系

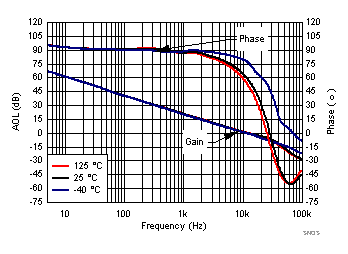

LPV821 SNOSD36_Gain_Phase_3p3_3T.gif
VS = 3.3V CL = 20pF TA = –40、25、125°C
Figure 12. 开环增益和相位与频率间的关系
LPV821 SNOSD36_VOS_Vcm_3T-3p3V.gif
VS = 3.3V
Figure 14. 输入偏移电压与输入共模电压间的关系

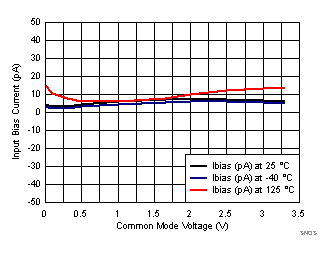

LPV821 SNOSD36_Ib_INP_vs_Vcm_3T_VS_3p3V.gif
VS = 3.3V
Figure 16. +IN 输入引脚上的输入偏置电流与共模电压间的关系

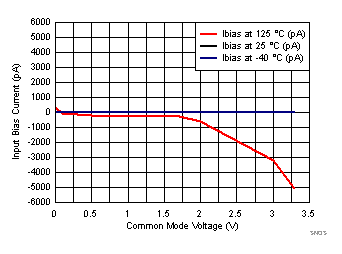

LPV821 SNOSD36_Ib_INM_vs_Vcm_3T_VS_3p3V.gif
VS = 3.3V
Figure 18. –IN 输入引脚上的输入偏置电流与共模电压间的关系

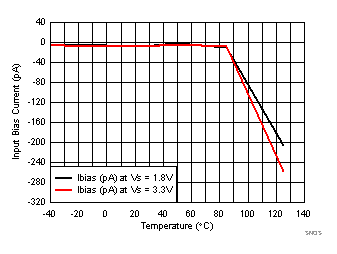

LPV821 SNOSD36_Ibias_INM_vs_Temp.gif
1.
VS = 3.3V 和 1.8V
Figure 20. –IN 输入引脚上的输入偏置电流与温度间的关系
LPV821 SNOSD36_PSRR_vs_Freq.gif
VS = 3.3V 和 1.8V
Figure 22. PSRR 与频率间的关系
LPV821 SNOSD36_IQ-vs_Vs_3T.gif
TA = –40、25、125°C
Figure 24. 每通道静态电流与电源电压间的关系
LPV821 SNOSD36_Noise_vs_Fre.gif
Figure 26. 电压噪声频谱密度与频率间的关系
LPV821 NoisevsTime_1_8factor_thinner.gif
VS = 1.8V
Figure 28. 0.1Hz 至 10Hz 噪声，Vs = 1.8V
LPV821 SNOSD36_VOL_vs_Iout_sink_3p3V.gif
VS = 3.3V TA = –40、25、125°C
Figure 30. 输出摆幅与灌电流间的关系，3.3V
LPV821 SNOSD36_VOH_vs_Iout_Sours_3p3V.gif
VS = 3.3V TA = –40、25、125°C
Figure 32. 输出摆幅与拉电流间的关系，3.3V

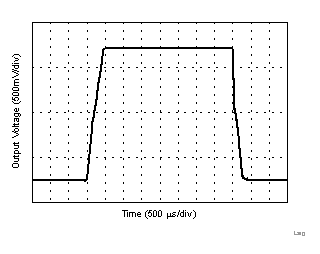

LPV821 LargeSignal1_8.gif
VIN = 1.44VPP G = 1 RL = 1MΩ
Figure 34. 大信号响应，1.8V
LPV821 SmallSignal1_8_without_label_fixed.gif
VIN = 0.2VPP G = 1 RL = 1MΩ
Figure 36. 小信号响应，1.8V
