3 说明

LMZ22005 SIMPLE SWITCHER® 电源转换器模块是易于使用的降压直流/直流设计，
能够驱动高达 5A 的负载。LMZ22005 采用卓越的封装，可提高热性能并支持手工或机器焊接。

LMZ22005 可接受 6V 到 20V 之间的输入电压轨，提供低至 0.8V 的可调且高度精确的输出电压。LMZ22005 只需两个外部电阻器和三个外部电容器即可完成电源设计。LMZ22005 采用可靠而稳健的设计，并具有以下保护特性：热关断、输入欠压锁定、输出过压保护、短路保护、输出限流，并且该器件支持启动至预偏置输出。同步输入可在 650kHz 至 950kHz 开关频率范围内实现同步。

封装信息
器件型号(3) 封装(1) 封装尺寸(2)
LMZ22005 NDW（TO-PMOD，7） 10.16mm × 13.77mm
(1) 有关更多信息，请参阅 节 10。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。
(3) 峰值回流焊温度等于 245°C。请参阅 SNAA214 了解更多详细信息。

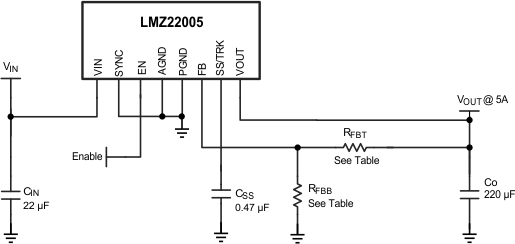

LMZ22005 简化版应用原理图简化版应用原理图
LMZ22005 25°C 环境温度下 5V 输出的效率25°C 环境温度下 5V 输出的效率
