7.2.2.6 跟踪电源分压器选项

跟踪功能让该模块可以作为从电源连接到初级电压轨（通常是 3.3V 系统轨），从模块输出电压低于主模块的电压。适当的配置可使从电源轨与主电源轨同时加电，这样，在斜升期间，电源轨之间的电压差很小（即，典型值 <0.15V）。必须选择跟踪电阻分压器的值，以便尽可能减小内部 50µA 电流源的影响。大多数情况下，跟踪分压电阻器的比率与输出电压设置分压器的比率相同。在跟踪模式下，为了保证正常运行，从电源轨的软启动时间必须比主电源轨的软启动时间更短；因为 CSS 电容器被 RTKB 取代，所以这是一个很容易满足的条件。仅在主电源的上电间隔时间内支持跟踪功能；一旦 SS/TRK 上升至超过 0.8V，则不再启用输入，且关闭 50µA 内部电流源。

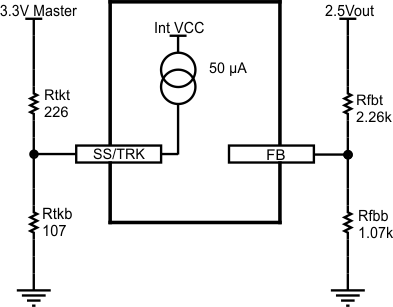

LMZ22005 跟踪选项输入详细信息图 7-3 跟踪选项输入详细信息
