引脚配置和功能

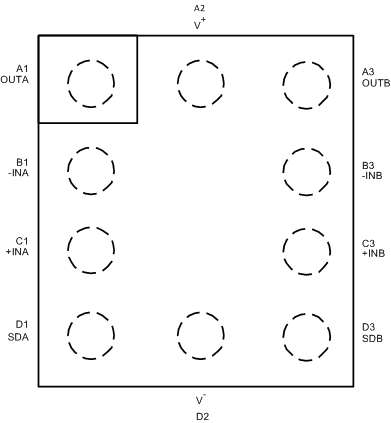

YPA 封装
10 引脚 DSBGA
顶视图
LMV712-N LMV712-N-Q1 10137037.gif

引脚功能:DSBGA 封装

引脚 类型(1) 说明
编号 名称
A1 OUTA O 通道 A 输出
A2 V+ P 正电源输入
A3 OUTB O 通道 B 输出
B1 –INA I 通道 A 反相输入
B3 –INB I 通道 B 反相输入
C1 +INA I 通道 A 同相输入
C3 +INB I 通道 A 同相输入
D1 SDA I 通道 A 关断
D2 V– P 负电源输入
D3 SDB I 通道 B 关断
I = 输入,O = 输出,P = 电源
NGY 封装
10 引脚 WSON
顶视图
LMV712-N LMV712-N-Q1 10137040.gif

引脚功能:WSON 封装

引脚 类型(1) 说明
编号 名称
1 OUT A O 通道 A 输出
2 –IN A I 通道 A 反相输入
3 +IN A I 通道 A 同相输入
4 V P 正电源输入
5 SDA I 通道 A 关断
6 SD B I 通道 B 关断
7 +IN B I 通道 B 同相输入
8 –IN A I 通道 B 反相输入
9 OUT B O 通道 B 输出
10 V+ P 正电源输入
11 散热焊盘 G 将散热焊盘连接至 V 或保持悬空
G = 接地,I = 输入,O = 输出,P = 电源

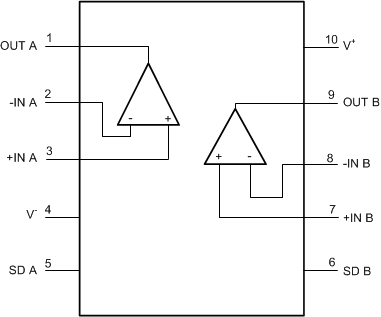

DGS 封装
10 引脚 VSSOP
顶视图
LMV712-N LMV712-N-Q1 10137036.gif

引脚功能:VSSOP 封装

引脚 类型(1) 说明
编号 名称
1 OUT A O 通道 A 输出
2 –IN A I 通道 A 反相输入
3 +IN A I 通道 A 同相输入
4 V P 负电源输入
5 SDA I 通道 A 关断
6 SD B I 通道 B 关断
7 +IN B I 通道 B 同相输入
8 –IN A I 通道 B 反相输入
9 OUT B O 通道 B 输出
10 V+ P 正电源输入
I = 输入,O = 输出,P = 电源
