5.10 典型特性

LM2676 标准化输出电压图 5-1 标准化输出电压
LM2676 效率与输入电压之间的关系图 5-3 效率与输入电压之间的关系
LM2676 开关电流限值图 5-5 开关电流限值
LM2676 待机静态电流图 5-7 待机静态电流

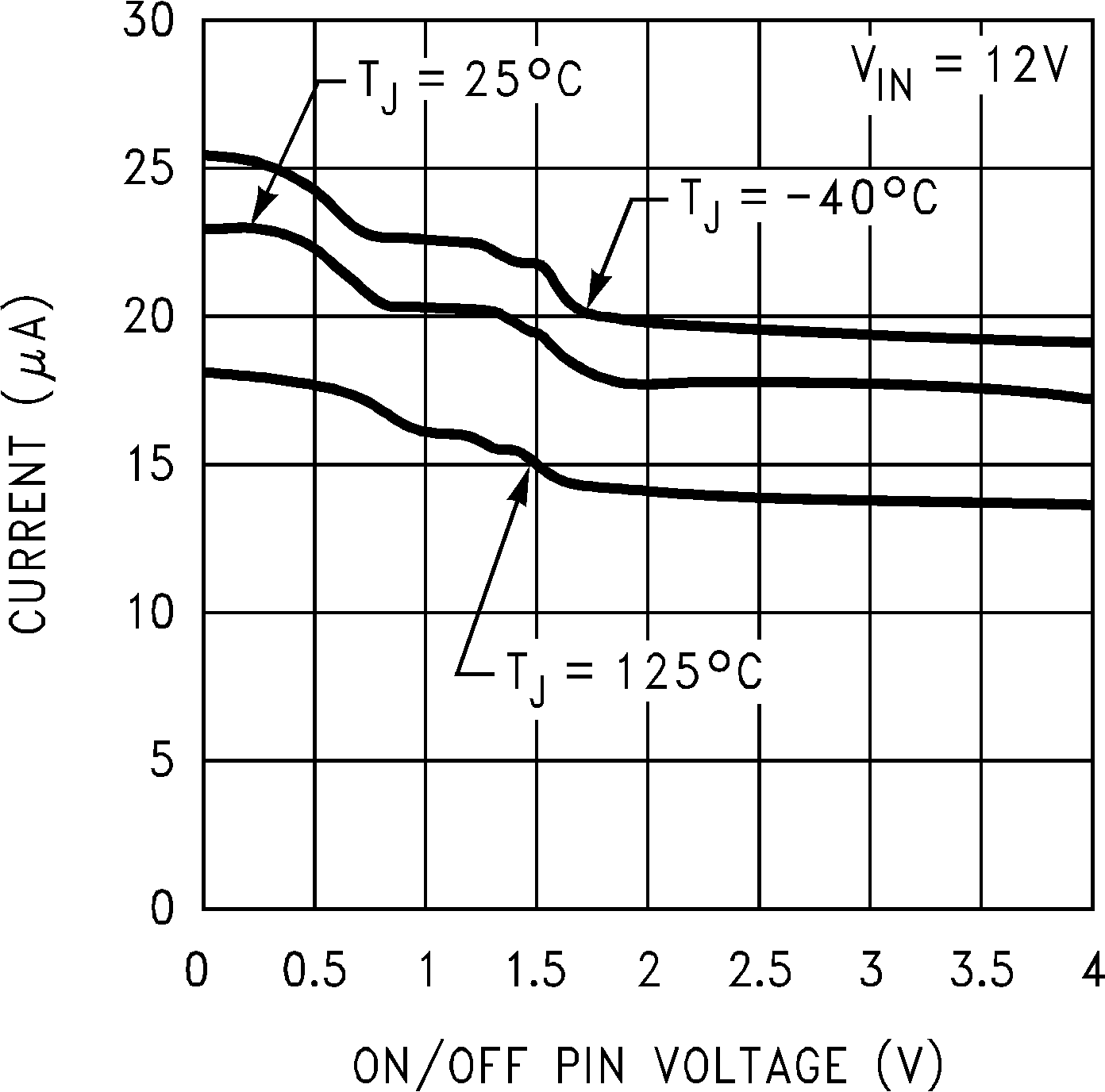

LM2676 ON/OFF 引脚电流（拉电流）图 5-9 ON/OFF 引脚电流（拉电流）
LM2676 反馈引脚偏置电流
图 5-11 反馈引脚偏置电流
LM2676 水平时基：1µs/div
不连续模式开关波形 VIN = 20V，VOUT = 5V，ILOAD = 500mA L = 10µH，COUT = 400µF，COUTESR = 13mΩ
A：VSW 引脚电压，10V/div。
B：电感器电流，1A/div
C：输出纹波电压，20mV/div 交流耦合
图 5-13 水平时基：1µs/div
LM2676 水平时基：200µs/div
不连续模式的负载瞬态响应 VIN = 20V，VOUT = 5V L = 10µH，COUT = 400µF，COUTESR = 13mΩ
A：输出电压，100mV/div，交流耦合
B：负载电流：200mA 至 3A 负载脉冲
图 5-15 水平时基：200µs/div

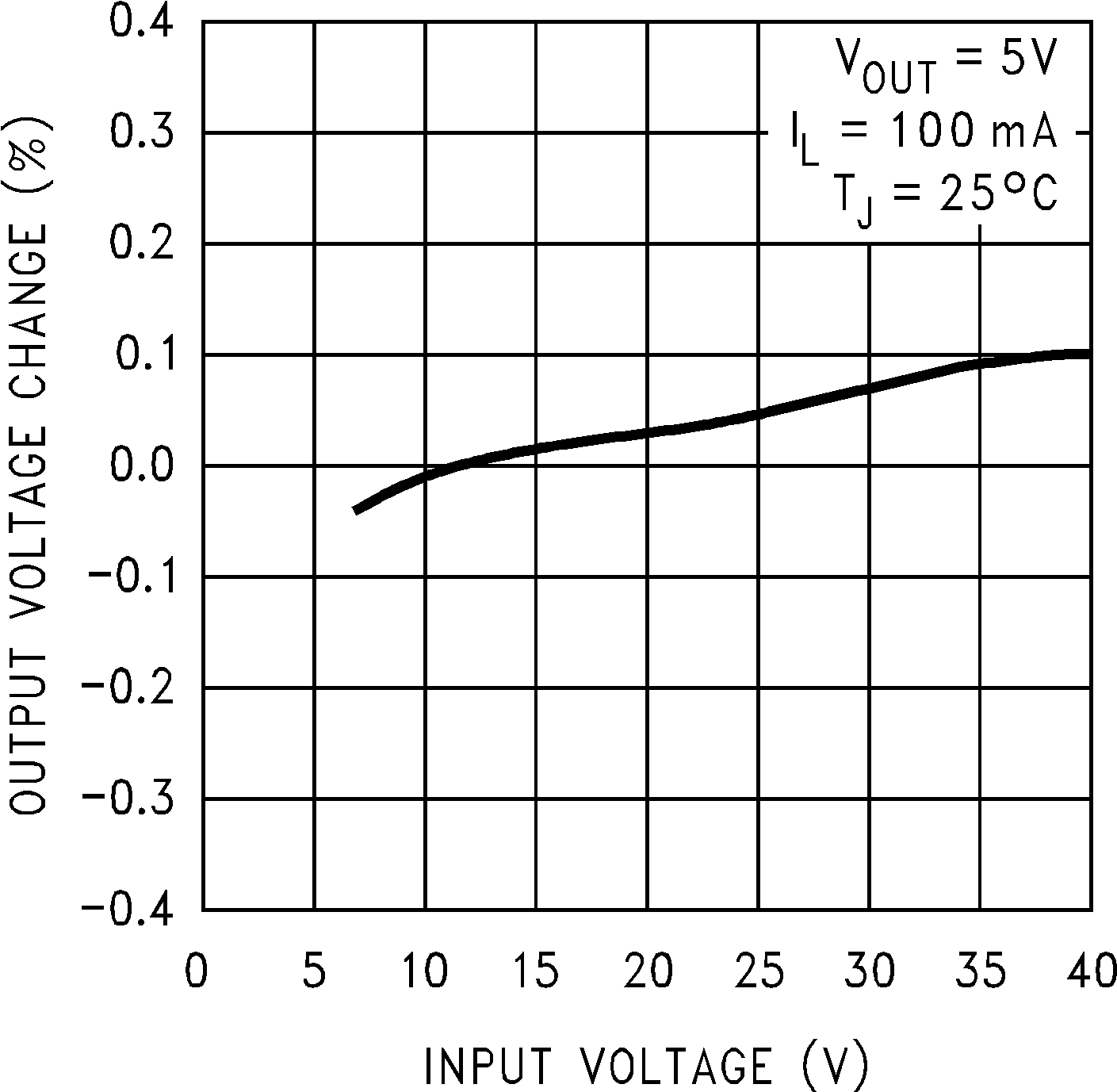

LM2676 线路调整图 5-2 线路调整
LM2676 效率与 ILOAD 间的关系图 5-4 效率与 ILOAD 间的关系
LM2676 工作静态电流图 5-6 工作静态电流
LM2676 ON/OFF 阈值电压图 5-8 ON/OFF 阈值电压
LM2676 开关频率图 5-10 开关频率
LM2676 水平时基：1µs/div
连续模式开关波形 VIN = 20V，VOUT = 5V，ILOAD = 3A L = 33µH，COUT = 200µF，COUTESR = 26mΩ
A：VSW 引脚电压，10V/div。
B：电感器电流，1A/div
C：输出纹波电压，20mV/div 交流耦合
图 5-12 水平时基：1µs/div
LM2676 水平时基：100µs/div
连续模式的负载瞬态响应 VIN = 20V，VOUT = 5V L = 33µH，COUT = 200µF，COUTESR = 26mΩ
A：输出电压，100mV/div，交流耦合。
B：负载电流：500mA 至 3A 负载脉冲
图 5-14 水平时基：100µs/div
