7.12.3.4 典型接口协议图（外设模式）

  1. 主机应确保 CS 变为低电平与 SPI 时钟启动之间有两个 SPI 时钟的延迟。
  2. 主机应确保每通过 SPI 传输 16 位时切换一次 CS。

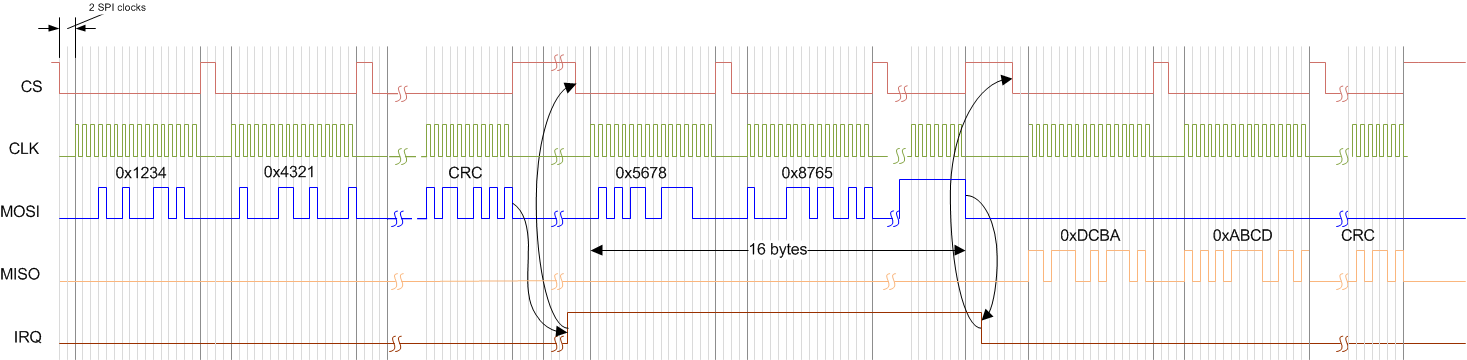

图 7-11 显示了典型接口协议的 SPI 通信时序。

IWR6843 IWR6443 SPI 通信图 7-11 SPI 通信
