6.15 典型特性

ISOW1412 ISOW1432 ISOW1412 VDD 电源电流与数据速率间的关系 - RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
TA = 25°C DE = VIO
图 6-3 ISOW1412 VDD 电源电流与数据速率间的关系 - RS485 模式
ISOW1412 ISOW1432 ISOW1412 VIO 电源电流与数据速率间的关系 - RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
TA = 25°C DE = VIO
图 6-5 ISOW1412 VIO 电源电流与数据速率间的关系 - RS485 模式
ISOW1412 ISOW1432 ISOW1412 VDD 电流与温度间的关系 - RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
DE = VIO
图 6-7 ISOW1412 VDD 电流与温度间的关系 - RS485 模式
ISOW1412 ISOW1432 ISOW1412 VIO 电流与温度间的关系 - RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
DE = VIO
图 6-9 ISOW1412 VIO 电流与温度间的关系 - RS485 模式
ISOW1412 ISOW1432 ISOW1412 驱动器传播延迟与温度间的关系 — RS485 模式
MODE = GND2 VDD = 3.3V DE = VIO
负载 = 54Ω || 50pF
图 6-11 ISOW1412 驱动器传播延迟与温度间的关系 — RS485 模式
ISOW1412 ISOW1432 ISOW1412 驱动器传播延迟与温度间的关系 — Profibus 模式
模式 = VISOOUT VDD = 5V DE = VIO
负载 = 54Ω || 50pF
图 6-13 ISOW1412 驱动器传播延迟与温度间的关系 — Profibus 模式
ISOW1412 ISOW1432 ISOW1412 接收器传播延迟与温度间的关系 — RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
负载 = 54Ω || 50pF
图 6-15 ISOW1412 接收器传播延迟与温度间的关系 — RS485 模式
ISOW1412 ISOW1432 ISOW1412 接收器传播延迟与温度间的关系 — Profibus 模式
模式 = VISOOUT VDD = 5V RE = GND1
负载 = 54Ω || 50pF
图 6-17 ISOW1412 接收器传播延迟与温度间的关系 — Profibus 模式
ISOW1412 ISOW1432 ISOW1412 驱动器传播延迟 — Profibus 模式
模式 = VISOOUT VDD = 5V DE = VIO
负载 = 54Ω || 50pF TA = 25°C
图 6-19 ISOW1412 驱动器传播延迟 — Profibus 模式
ISOW1412 ISOW1432 ISOW1412 接收器传播延迟 — Profibus 模式

模式 = VISOOUT VDD = 5V RE = GND1
负载 = 54Ω || 50pF TA = 25°C

图 6-21 ISOW1412 接收器传播延迟 — Profibus 模式
ISOW1412 ISOW1432 ISOW1412 驱动器输出电压与驱动器输出电流间的关系 - RS485 模式
MODE = GND2 VDD = 3.3V DE = VIO
LOAD = 54Ω TA = 25°C
图 6-23 ISOW1412 驱动器输出电压与驱动器输出电流间的关系 - RS485 模式
ISOW1412 ISOW1432 ISOW1412 接收器缓冲器高电平输出电压与高电平输出电流间的关系 — RS485 和 Profibus 模式
RE = GND1 负载 = 54Ω TA = 25°C
图 6-25 ISOW1412 接收器缓冲器高电平输出电压与高电平输出电流间的关系 — RS485 和 Profibus 模式
ISOW1412 ISOW1432 ISOW1412 接收器缓冲器低电平输出电压与低电平输出电流间的关系 — RS485 和 Profibus 模式
RE = GND1 LOAD = 54Ω TA = 25°C
图 6-27 ISOW1412 接收器缓冲器低电平输出电压与低电平输出电流间的关系 — RS485 和 Profibus 模式
ISOW1412 ISOW1432 ISOW1412 接收器 VID 与数据速率间的关系 - RS485 和 Profibus 模式
对于 PWD ≤±5% TA = 25°C
图 6-29 ISOW1412 接收器 VID 与数据速率间的关系 - RS485 和 Profibus 模式
ISOW1412 ISOW1432 上电/断电无干扰 - RS485 模式
MODE = GND2 D = VIO DE = VIO
RE = GND1 TA = 25°C 负载 = 54Ω || 50pF
图 6-31 上电/断电无干扰 - RS485 模式
ISOW1412 ISOW1432 ISOW1432 VDD 电源电流与数据速率间的关系 - RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
TA = 25°C DE = VIO
图 6-4 ISOW1432 VDD 电源电流与数据速率间的关系 - RS485 模式
ISOW1412 ISOW1432 ISOW1432 VIO 电源电流与数据速率间的关系 - RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
TA = 25°C DE = VIO
图 6-6 ISOW1432 VIO 电源电流与数据速率间的关系 - RS485 模式
ISOW1412 ISOW1432 ISOW1432 VDD 电流与温度间的关系 - RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
DE = VIO
图 6-8 ISOW1432 VDD 电流与温度间的关系 - RS485 模式
ISOW1412 ISOW1432 ISOW1432 VIO 电流与温度间的关系 - RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
DE = VIO
图 6-10 ISOW1432 VIO 电流与温度间的关系 - RS485 模式
ISOW1412 ISOW1432 ISOW1432 驱动器传播延迟与温度间的关系 — RS485 模式
MODE = GND2 VDD = 3.3V DE = VIO
负载 = 54Ω || 50pF
图 6-12 ISOW1432 驱动器传播延迟与温度间的关系 — RS485 模式
ISOW1412 ISOW1432 ISOW1432 驱动器传播延迟与温度间的关系 — Profibus 模式
模式 = VISOOUT VDD = 5V DE = VIO
DE = VIO
图 6-14 ISOW1432 驱动器传播延迟与温度间的关系 — Profibus 模式
ISOW1412 ISOW1432 ISOW1432 接收器传播延迟与温度间的关系 — RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
负载 = 54Ω || 50pF
图 6-16 ISOW1432 接收器传播延迟与温度间的关系 — RS485 模式
ISOW1412 ISOW1432 ISOW1432 接收器传播延迟与温度间的关系 — Profibus 模式
模式 = VISOOUT VDD = 5V RE = GND1
负载 = 54Ω || 50pF
图 6-18 ISOW1432 接收器传播延迟与温度间的关系 — Profibus 模式
ISOW1412 ISOW1432 ISOW1412 驱动器传播延迟 — RS485 模式
MODE = GND2 VDD = 3.3V DE = VIO
负载 = 54Ω || 50pF TA = 25°C
图 6-20 ISOW1412 驱动器传播延迟 — RS485 模式

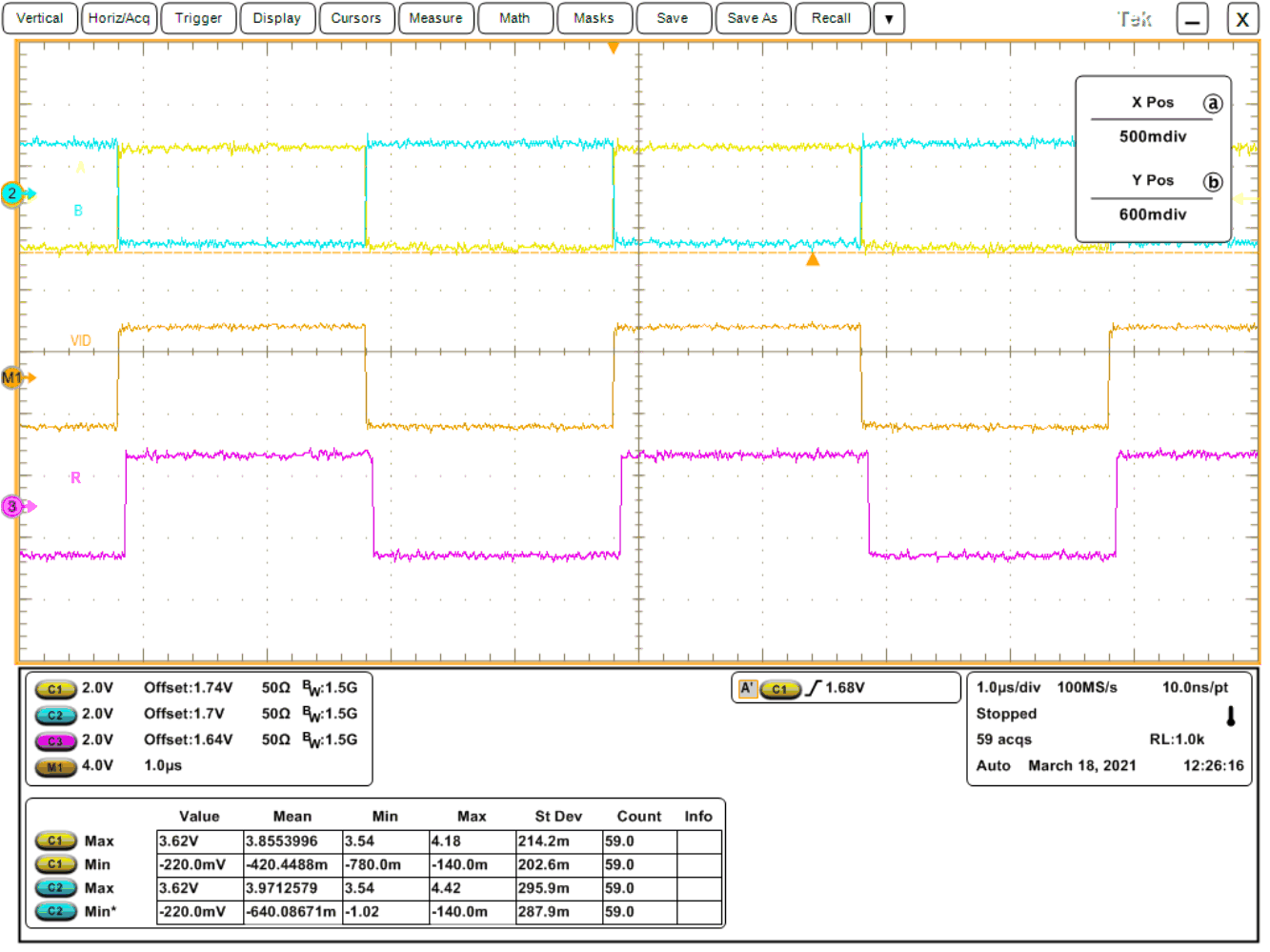

ISOW1412 ISOW1432 ISOW1412 接收器传播延迟 — RS485 模式
MODE = GND2 VDD = 3.3V RE = GND1
负载 = 54Ω || 50pF TA = 25°C
图 6-22 ISOW1412 接收器传播延迟 — RS485 模式
ISOW1412 ISOW1432 ISOW1412 驱动器输出电压与驱动器输出电流间的关系 - Profibus 模式
模式 = VISOOUT VDD = 5V DE = VIO
LOAD = 54Ω TA = 25°C
图 6-24 ISOW1412 驱动器输出电压与驱动器输出电流间的关系 - Profibus 模式
ISOW1412 ISOW1432 ISOW1412 接收器缓冲器高电平输出电压与温度间的关系 — RS485 和 Profibus 模式
RE = GND1 负载 = -2mA（RS485 模式）和 -4mA（Profibus 模式）
图 6-26 ISOW1412 接收器缓冲器高电平输出电压与温度间的关系 — RS485 和 Profibus 模式
ISOW1412 ISOW1432 ISOW1412 接收器缓冲器低电平输出电压与温度间的关系 — RS485 和 Profibus 模式
RE = GND1 负载 = 2mA（RS485 模式）和 4mA（Profibus 模式）
图 6-28 ISOW1412 接收器缓冲器低电平输出电压与温度间的关系 — RS485 和 Profibus 模式
ISOW1412 ISOW1432 ISOW1432 接收器 VID 与数据速率间的关系 - RS485 和 Profibus 模式
对于 PWD ≤±5% TA = 25°C
图 6-30 ISOW1432 接收器 VID 与数据速率间的关系 - RS485 和 Profibus 模式
ISOW1412 ISOW1432 上电/断电无干扰 - Profibus 模式
模式 = VISOOUT D = VIO DE = VIO
TA = 25°C 负载 = 54Ω || 50pF
图 6-32 上电/断电无干扰 - Profibus 模式
