17
Parameter Measurement Information
A.
The input pulse is supplied by a generator having the following characteristics: PRR ≤ 50 kHz, 50% duty cycle, t
r
≤ 3ns, t
f
≤ 3ns, Z
O
= 50Ω.
B.
C
L
= 15 pF and includes instrumentation and fixture capacitance within ±20%.

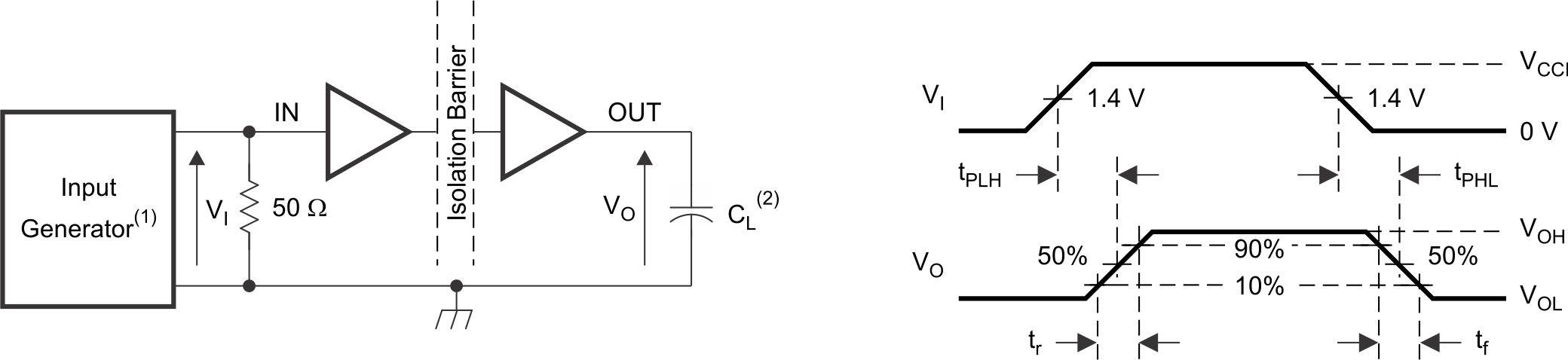

Figure 1.
Switching Characteristic Test Circuit and Voltage Waveforms
A.
C
L
= 15 pF and includes instrumentation and fixture capacitance within ±20%.

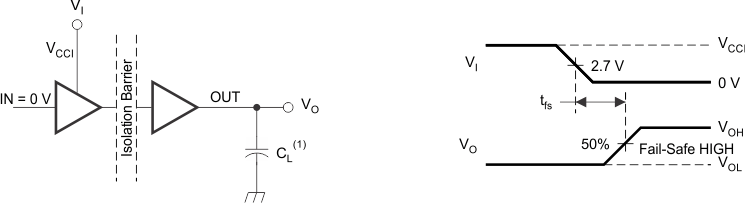

Figure 2.
Failsafe Delay Time Test Circuit and Voltage Waveforms
A.
C
L
= 15 pF and includes instrumentation and fixture capacitance within ±20%.
Figure 3.
Common-Mode Transient Immunity Test Circuit
