8.2.2 用于具有 16 个输入的模拟输入模块的隔离式 SPI

可以使用德州仪器 (TI) 的 ISO7241x 系列器件和几个其他元件来为具有 16 路输入的输入模块创建隔离式 SPI。

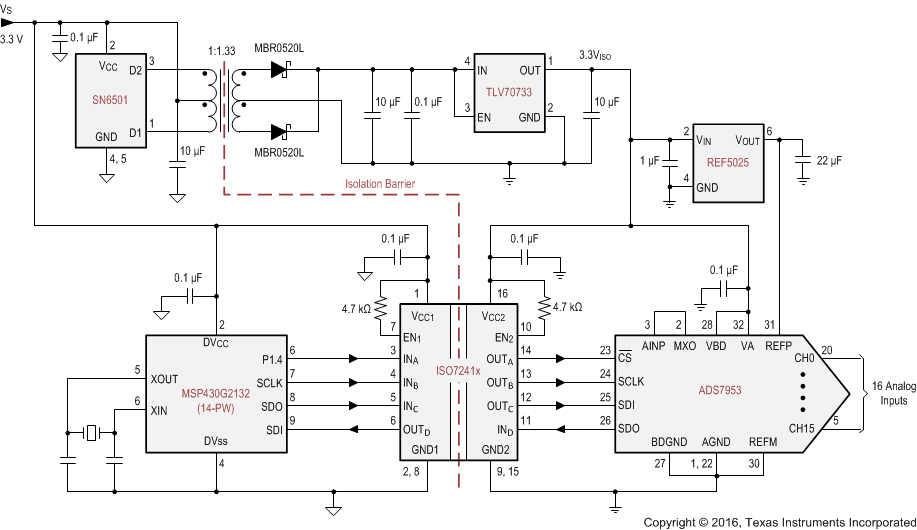

ISO7240CF ISO7240C ISO7240M ISO7241C ISO7241M ISO7242C ISO7242M 用于具有 16 个输入的模拟输入模块的隔离式 SPI图 8-8 用于具有 16 个输入的模拟输入模块的隔离式 SPI
