7 参数测量信息

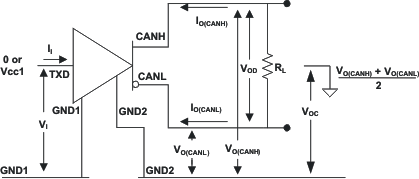

图 7-1 驱动器电压、电流和测试定义

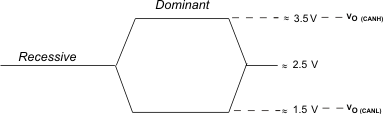

图 7-2 总线逻辑状态电压定义

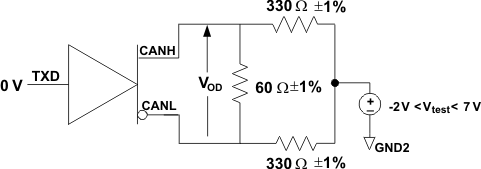

图 7-3 采用共模负载测试电路的驱动器 VOD
A. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 125kHz，50% 占空比，tr ≤ 6ns，tf ≤ 6ns，ZO = 50Ω。
B. CL 包含 ±20% 范围内的仪表和设备电容。

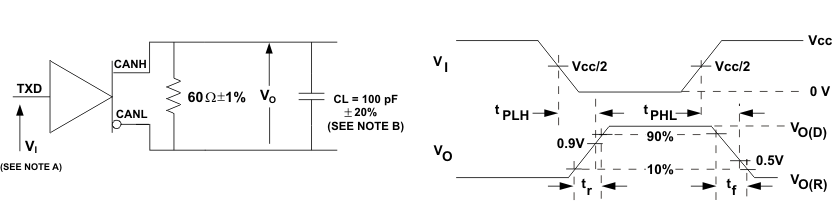

图 7-4 驱动器测试电路和电压波形

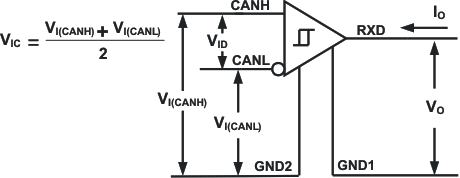

图 7-5 接收器电压和电流定义
A. 输入脉冲由具有以下特性的发生器提供：PRR ≤ 125kHz，50% 占空比，tr ≤ 6ns，tf ≤ 6ns，ZO = 50Ω。
B. CL 包含 ±20% 范围内的仪表和设备电容。

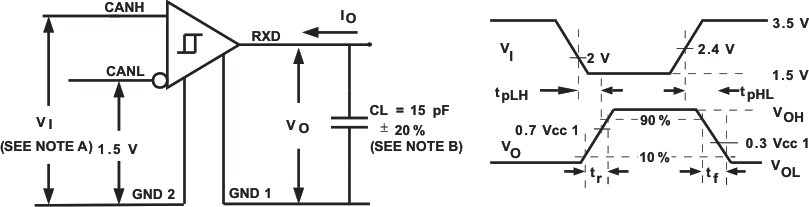

图 7-6 接收器测试电路和电压波形表 7-1 差分输入电压阈值测试
| 输入 | 输出 | |||
|---|---|---|---|---|
| VCANH | VCANL | |VID| | R | |
| -11.1 V | -12 V | 900mV | L | VOL |
| 12V | 11.1 V | 900mV | L | |
| -6 V | -12 V | 6V | L | |
| 12V | 6V | 6V | L | |
| -11.5 V | -12 V | 500mV | H | VOH |
| 12V | 11.5 V | 500mV | H | |
| -12 V | -6 V | -6 V | H | |
| 6V | 12V | -6 V | H | |
| 开路 | 开路 | X | H | |
图 7-7 瞬态过压测试电路
图 7-8 峰峰值输出电压测试电路和波形
图 7-9 tLOOP 测试电路和电压波形
A. 提供输入脉冲的发生器具有以下特性：tr ≤ 6ns，tf ≤ 6ns，ZO = 50Ω。
B. CL 包含 ±20% 范围内的仪表和设备电容。
图 7-10 显性超时测试电路和电压波形
图 7-11 驱动器短路电流测试电路和波形
图 7-12 失效防护延时时间测试电路和电压波形
图 7-13 共模瞬态抗扰度测试电路

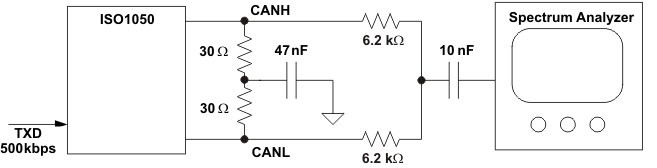

图 7-14 电磁辐射测量设置
