3 说明

ESD122 是一种双向 TVS ESD 保护二极管阵列，用于 USB Type-C 和 HDMI 2.0 电路保护。ESD122 的额定消散接触 ESD 冲击能力达到了 IEC 61000-4-2 国际标准所规定的最高水平（17kV 接触放电，17kV 气隙放电）。

该器件 具有 每通道和引脚一个低 IO 电容，以适应对称差分高速信号路由，使其成为保护高达 10Gbps 的高速接口（如 USB 3.1 第 2 代和 HDMI 2.0）的理想选择。低动态电阻和低钳位电压确保系统级抗瞬变事件保护。

此外，ESD122 是面向 USB Type-C Tx/Rx 线路的理想 ESD 解决方案。由于 USB Type-C 连接器有两层，所以使用 4 通道 ESD 器件需要 VIA 来降级信号完整性。使用 4 个 ESD122（2 通道）器件可最大限度减少 VIA 的数量并简化电路板布局。

在两个简便的直通布线封装中提供了 ESD122。

器件信息(1)

器件型号 封装 封装尺寸（标称值）
ESD122 X2SON (3) (DMX) 0.60mm x 1.00mm
(DMY) 0.60mm × 1.32mm
  1. 如需了解所有可用封装，请参阅产品说明书末尾的可订购产品附录。

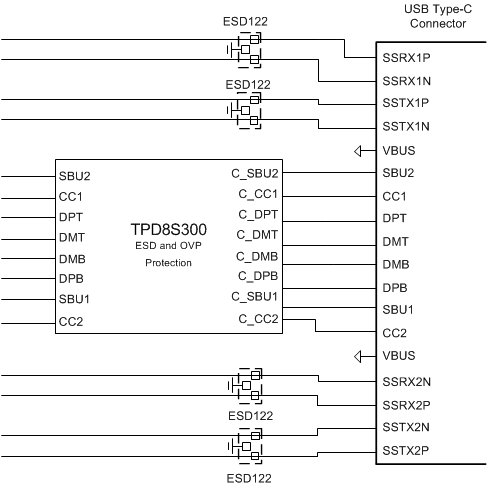

USB Type-C 应用示例

ESD122 slvsdp5_app_block_diagram_firstpage.gif
