8.2.1.2.3 热性能

数据表指定的结至环境热阻 RθJA 主要用于比较各种驱动器或者估算热性能。不过，实际系统性能可能比此值更好，也可能更差，具体情况取决于 PCB 层叠、布线、通路数量以及散热焊盘周围的覆铜区。驱动器驱动特定电流的时间长度也会影响功率耗散和热性能。本节将介绍如何设计稳态和瞬态温度条件。

本节中的数据是按如下条件仿真得出的：

  • 2 层 PCB，标准 FR4，1oz（35mm 覆铜厚度）或 2oz 覆铜厚度。

  • 顶层：DRV887x HTSSOP 封装尺寸和铜平面散热器。
  • 底层：带有小型铜焊盘的信号层，位于 DRV887x 下面，通过通路进行热连接。底层热焊盘的尺寸与封装相当 (5mm x 4.4mm)。虽然顶部铜平面的尺寸并不固定，但底部焊盘的尺寸保持不变。热通路只存在于散热焊盘的下方（栅格形状，1.2mm 间距）。

  • 4 层 PCB，标准 FR4。外侧平面具有 1oz（35mm 覆铜厚度）或 2oz 覆铜厚度。

  • 顶层：DRV887x HTSSOP 封装尺寸和铜平面散热器。内侧平面的覆铜厚度保持在 1oz。
  • 中间层 1：GND 平面，通过通路热连接至焊盘。
  • 中间层 2：电源平面，无热连接。
  • 底层：带有小型铜焊盘的信号层，位于 DRV887x 下面，通过从顶部平面和内部 GND 平面拼接进行热连接。底层热焊盘的尺寸与封装相当 (5mm x 4.4mm)。虽然顶部铜平面的尺寸并不固定，但底部焊盘的尺寸保持不变。热通路只存在于散热焊盘的下方（栅格形状，1.2mm 间距）。

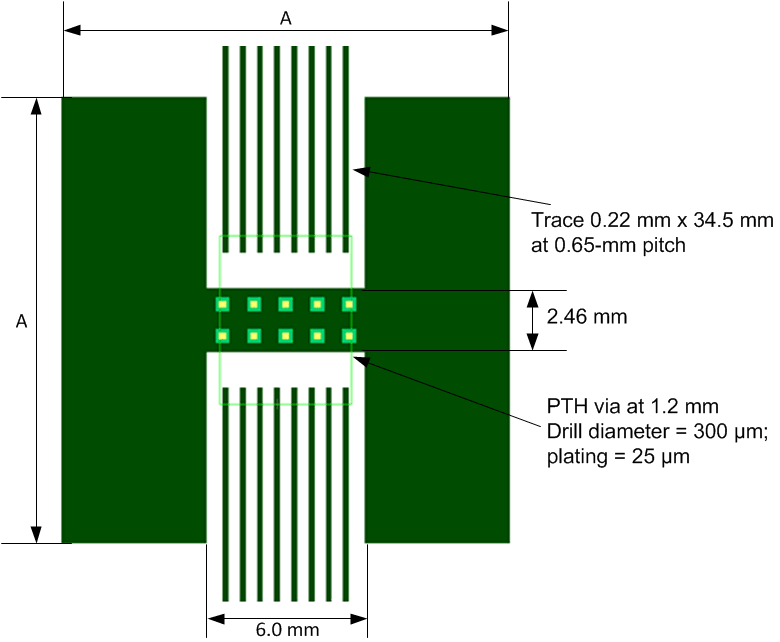

Figure 19 显示了仿真板的一个示例。Table 9 显示了每次仿真时使用的不同板尺寸。

DRV8876 thermal_sim_slvsds7.gifFigure 19. PCB 模型（显示的是 4 层 PCB，2 层 PCB 没有任何通路）

Table 9. 用于 16 引脚 PWP 封装的尺寸 A

覆铜区 (mm2) 尺寸 A
2 17.0
4 22.8
8 31.0
16 42.8
32 59.5
48 72.2
