7.3.8 线性稳压器

DRV8436 器件中集成了一个线性稳压器。DVDD 稳压器可用于提供基准电压。DVDD 最大可提供 2mA 的负载。为确保正常运行，请使用陶瓷电容器将 DVDD 引脚旁路至 GND。

DVDD 输出的标称值为 5V。当 DVDD LDO 电流负载超过 2mA 时，输出电压会显著下降。

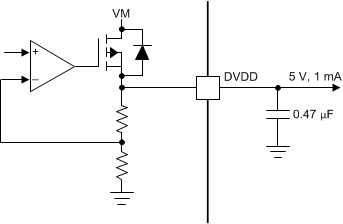

GUID-C9D2F7BB-2732-4C5E-A36A-A62D79CE4873-low.gif图 7-15 线性稳压器模块图

如果数字输入必须永久连接高电平（即 Mx、DECAYx 或 TOFF），则最好将输入连接到 DVDD 引脚而不是外部稳压器。在未应用 VM 引脚或处于睡眠模式时，此方法可省电：DVDD 稳压器被禁用，电流不会流经输入下拉电阻器。作为参考，逻辑电平输入的典型下拉电阻为 200kΩ。

请勿将 nSLEEP 引脚连接至 DVDD，否则器件将永远都无法退出睡眠模式。
