上升电流阶段为慢速衰减,下降电流阶段混合衰减

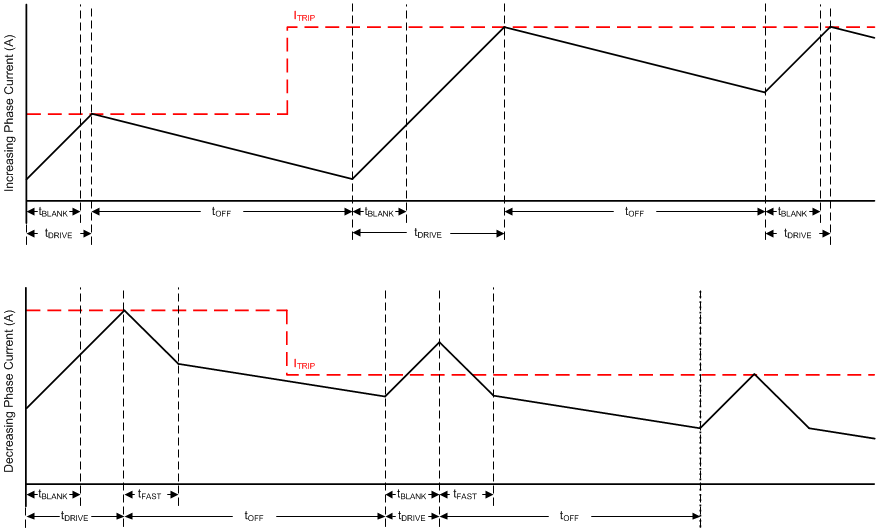

GUID-E3B4142F-041B-4DB3-A552-D87B9A5A778B-low.gif图 7-10 慢速混合衰减模式

混合衰减下,开始的一段时间为快速衰减,然后在剩余的 tOFF 时间内慢速衰减。在此模式下,混合衰减仅在下降电流期间发生。慢速衰减用于上升电流的情况。

该模式表现出与上升电流的慢速衰减相同的电流纹波,因为上升电流时,仅使用慢速衰减。对于下降电流,纹波大于慢速衰减,但小于快速衰减。在下降电流阶跃时,混合衰减可比慢速衰减更快地稳定到新的 ITRIP 电平。
