7.3.3.1 混合衰减

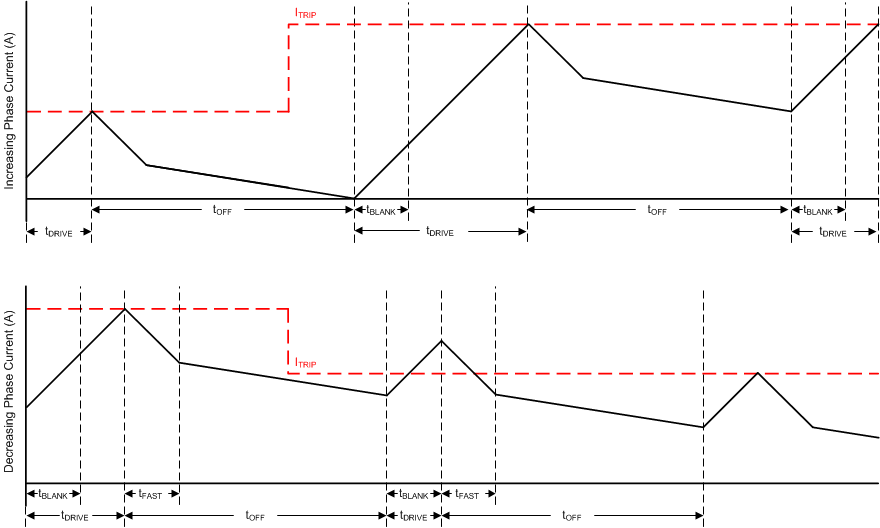

GUID-5D01F5B9-9BD6-4688-A5C8-1D8D284525B4-low.gif图 7-5 混合衰减模式

混合衰减模式下，开始的一段时间（tOFF 的 30%）内为快速衰减，然后在 tOFF 的剩余时间内慢速衰减。

该模式表现出的纹波比慢速衰减大，但比快速衰减小。在下降电流阶跃时，混合衰减可比慢速衰减更快地稳定到新的 ITRIP 电平。
