6.3.3 灵敏度线性度

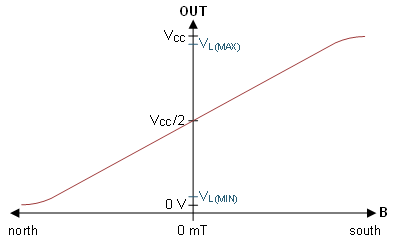

当输出电压处于指定的 VL 范围内时，该器件会产生线性响应。在该范围之外，灵敏度会降低且呈非线性。图 6-3 展示了磁响应。

GUID-DCA54B4C-E6BA-447C-AD1C-635442EA514C-low.gif图 6-3 磁响应

方程式 2 用于计算 BL，即 25°C 时的最小线性检测范围（考虑了最大静态电压和灵敏度容差）。

方程式 2. GUID-213958B3-1C5C-462F-8D00-FCB99CB5E2C2-low.gif

参数 SLE 将线性误差定义为输出处于 VL 范围内时任意两个正 B 值和任意两个负 B 值之间的灵敏度差异。

参数 SSE 将对称性误差定义为输出电压处于 VL 范围内时任何正 B 值与具有相同幅度的负 B 值之间的灵敏度差异。
