ZHCSU75 December   2023 DRV3946-Q1

PRODUCTION DATA

  1.   1
  2. 1特性
  3. 2应用
  4. 3说明
  5. 4修订历史记录
  6. 5机械、封装和可订购信息
    1. 5.1 封装选项附录
    2. 5.2 卷带封装信息

封装选项

机械数据 (封装 | 引脚)
散热焊盘机械数据 (封装 | 引脚)
订购信息

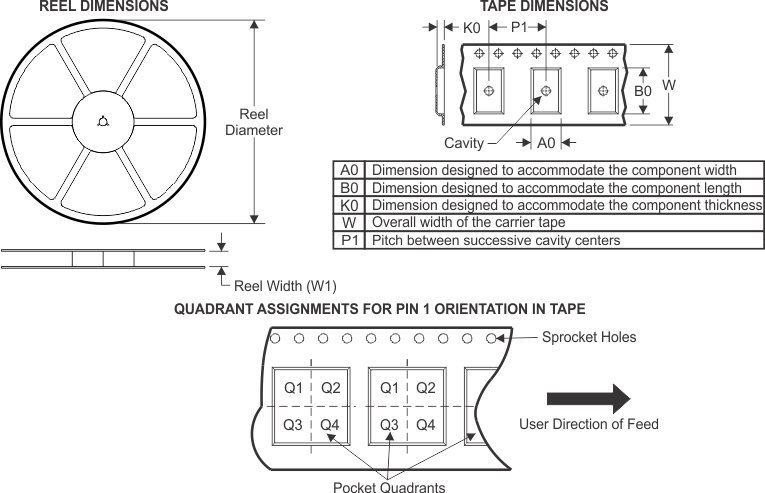

5.2 卷带封装信息

器件封装
类型		封装图引脚SPQ卷带
直径 (mm)		卷带
宽度 W1 (mm)		A0
(mm)		B0
(mm)		K0
(mm)		P1
(mm)		W
(mm)		Pin1
象限
DRV3946QPWPRQ1HTSSOPPWP282500330.016.46.7510.11.812.016.0Q1

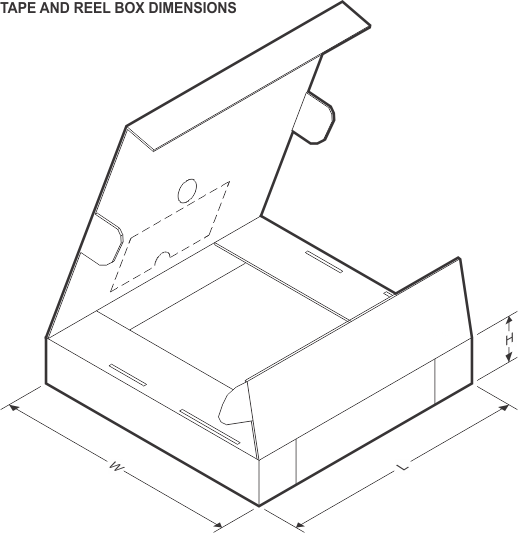

器件封装类型封装图引脚SPQ长度 (mm)宽度 (mm)高度 (mm)
DRV3946QPWPRQ1HTSSOPPWP282500356.0356.035.0
GUID-20231215-SS0I-KRDS-TSLC-WSMWSM11GKPX-low.svgGUID-20231215-SS0I-QKVP-VXRG-5SS6XHDQDVPP-low.svgGUID-20231215-SS0I-ZMSH-DS81-VDZGLWN3XVTC-low.svg
