7.1 封装尺寸

CSD85302L 58897L_MechDwg_r3.png

引脚配置

引脚编号 名称
1 G1
2 S2
3 G2
4 S1

增加文本，调节间距

  1. 所有线性尺寸的单位均为毫米。

7.2 推荐的 PCB 布局

CSD85302L 58897L_PCB_r3.png

焊盘图案示例

焊接掩模
标度：50X

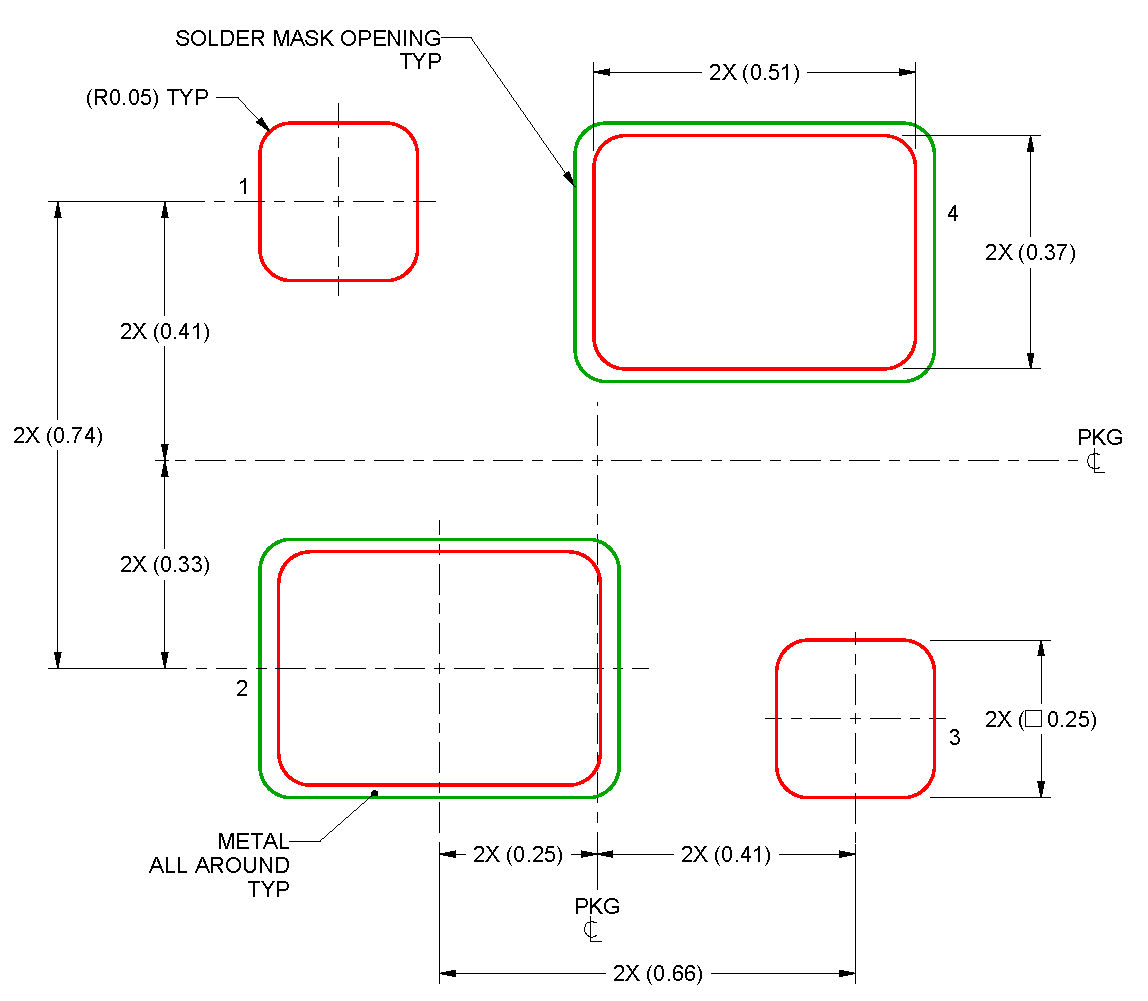

7.3 推荐的模板布局

CSD85302L 58897L_Stencil_r3.png

焊膏示例

基于厚度为 0.1mm 的模板
焊盘 2 和 4：按焊接面积的 81% 印刷
标度：80X
  1. 所有线性尺寸的单位均为毫米。
  2. 具有漏斗形壁和圆角的激光切割窗孔将提供更佳的焊锡膏脱离。IPC-7525 可能提供其他替代性设计建议。

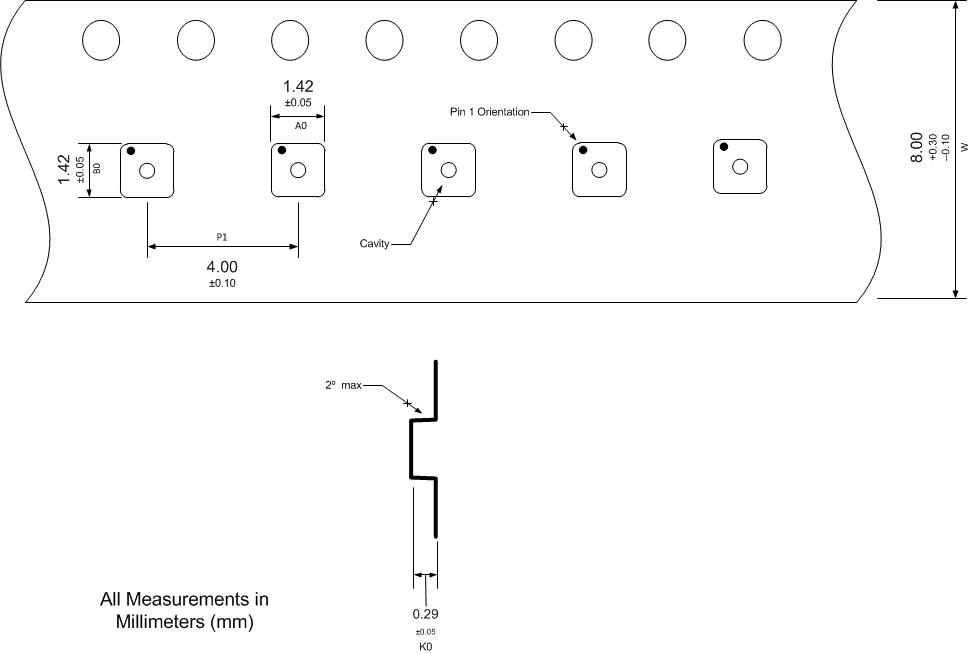

7.4 Q3A 卷带信息

CSD85302L TnR_58897L.gif

NOTES:

1. 10 链轮孔距累积容差 ±0.2
2. 每 100mm 长度的翘曲不能超过 1mm，在 250mm 长度上不累积
3. 材料：黑色抗静电聚苯乙烯
4. MSL1 260°C（红外 (IR) 和传导）PbF 回流焊兼容
