3 说明

这款 100V、49mΩ、SON 3.3mm × 3.3mm NexFET™ 功率 MOSFET 旨在最小化导通损耗并减少 PoE 应用中的板面占用空间。

CSD19538Q3A 顶视图顶视图
产品概要
TA = 25°C 典型值 单位
VDS 漏源电压 100 V
Qg 栅极电荷总量 (10V) 4.3 nC
Qgd 栅漏栅极电荷 0.8 nC
RDS(on) 漏源导通电阻 VGS = 6V 58 mΩ
VGS = 10V 49
VGS(th) 阈值电压 3.2 V
封装信息
器件型号 介质 数量 封装(1) 运输
CSD19538Q3A 13 英寸卷带 3000 SON
3.30mm × 3.30mm(2)
塑料封装		 卷带
CSD19538Q3AT 7 英寸卷带 250
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
(2) 封装尺寸（长 × 宽）为标称值，并包括引脚（如适用）。
绝对最大额定值
TA = 25°C 值 单位
VDS 漏源电压 100 V
VGS 栅源电压 ±20
ID 持续漏极电流（受封装限制） 15 A
持续漏极电流（受芯片限制），TC = 25°C 时测得 14
持续漏极电流(1) 4.9
IDM 脉冲漏极电流(2) 37
PD 功率耗散(1) 2.8 W
功率耗散，TC = 25°C 23
TJ 工作结温 -55 至 150 °C
Tstg 贮存温度
EAS 雪崩能量，单脉冲
ID = 12.7A，L = 0.1mH，RG = 25Ω		 8.1 mJ
(1) 0.06 英寸厚 FR4 PCB 上 1 平方英寸、2oz 铜焊盘上的 RθJA = 45°C/W（典型值）。
(2) 最大 RθJC = 5.5°C/W，脉冲持续时间 ≤ 100μs，占空比 ≤ 1%。

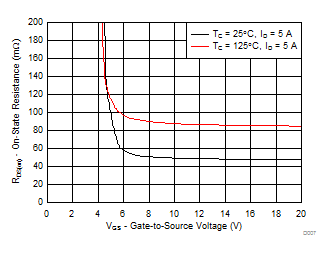

CSD19538Q3A RDS(on) 与 VGS 之间的关系RDS(on) 与 VGS 之间的关系
CSD19538Q3A 栅极电荷栅极电荷
