这款 100V 12.1mΩ SON 3.3mm × 3.3mm NexFET™ 功率 MOSFET 旨在用于更大限度地降低功率转换应用中的损耗。

GUID-F7BE3F93-C83D-40E1-BB6D-798C19A0DDC9-low.gif图 3-1

顶视图
产品概要
TA = 25°C典型值单位
VDS漏源电压100V
Qg栅极电荷总量 (10V)16nC
Qgd栅极电荷(栅极到漏极)2.9nC
RDS(on)漏源导通电阻VGS = 6V13.8
VGS = 10V12.1
VGS(th)阈值电压3V

订购信息(1)
器件介质数量封装配送
CSD19537Q313 英寸卷带2500SON 3.3mm x 3.3mm
塑料封装
卷带包装
CSD19537Q3T13 英寸卷带250
如需了解所有可用封装,请参阅数据表末尾的可订购产品附录。
绝对最大额定值
TA = 25°C单位
VDS漏源电压100V
VGS栅源电压±20V
ID持续漏极电流(受封装限制)50A
持续漏极电流(受芯片限制),TC = 25°C 时测得53A
持续漏极电流 (1)9.7A
IDM脉冲漏极电流(2)219A
PD功耗(1)2.8W
功率耗散,TC = 25°C83W
TJ
Tstg
工作结温,
贮存温度
–55 至 150°C
EAS雪崩能量,单脉冲
ID = 33A,L = 0.1mH,RG = 25Ω
55mJ
RθJA = 45°C/W,这是在 0.06 英寸厚 FR4 PCB 上的 1 平方英寸、2oz 铜焊盘上测得的典型值。
最大 RθJC = 1.5°C/W,脉冲持续时间 ≤ 100μs,占空比 ≤ 1%.
GUID-83CAF4F6-88FA-4150-874F-8A7EBF6DCD9D-low.gifRDS(on) 与 VGS 之间的关系

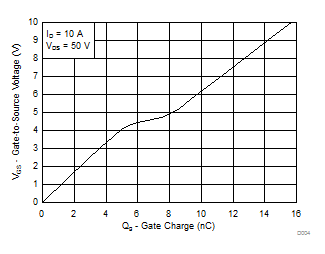

GUID-D868F0BE-C676-4EE8-B0C6-E541B3D9C7A9-low.gif栅极电荷
