ZHCSBA6B March   2015  – April 2024 CSD18537NKCS

PRODUCTION DATA

  1.   1
  2. 1特性
  3. 2应用
  4. 3说明
  5. 4Specifications
    1. 4.1 Electrical Characteristics
    2. 4.2 Thermal Information
    3. 4.3 Typical MOSFET Characteristics
  6. 5Device and Documentation Support
    1. 5.1 第三方产品免责声明
    2. 5.2 Documentation Support
      1. 5.2.1 Related Documentation
    3. 5.3 接收文档更新通知
    4. 5.4 支持资源
    5. 5.5 Trademarks
    6. 5.6 静电放电警告
    7. 5.7 术语表
  7. 6Revision History
  8. 7Mechanical Packaging, and Orderable Information

封装选项

请参考 PDF 数据表获取器件具体的封装图。

机械数据 (封装 | 引脚)
  • KCS|3
散热焊盘机械数据 (封装 | 引脚)
订购信息

Typical MOSFET Characteristics

(TA = 25°C unless otherwise stated)

Figure 4-1 Transient Thermal Impedance
Figure 4-2 Saturation Characteristics
VDS = 5V
Figure 4-3 Transfer Characteristics
ID = 25AVDS = 30V
Figure 4-4 Gate Charge
ID = 250µA
Figure 4-6 Threshold Voltage vs Temperature
ID = 25A
Figure 4-8 Normalized On-State Resistance vs Temperature
Single Pulse, Max RθJC = 1.6°C/W

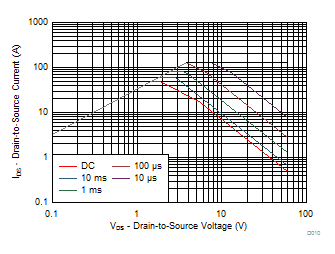

Figure 4-10 Maximum Safe Operating Area (SOA)
Figure 4-12 Maximum Drain Current vs Temperature
Figure 4-5 Capacitance
Figure 4-7 On-State Resistance vs Gate-to-Source Voltage
Figure 4-9 Typical Diode Forward Voltage
Figure 4-11 Single Pulse Unclamped Inductive Switching
