Typical MOSFET Characteristics

TA = 25°C (unless otherwise stated)

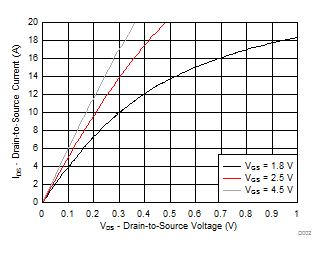

GUID-7DF6B796-3F8F-403D-B7A1-EB7C12D00EA8-low.gifFigure 5-1 Saturation Characteristics

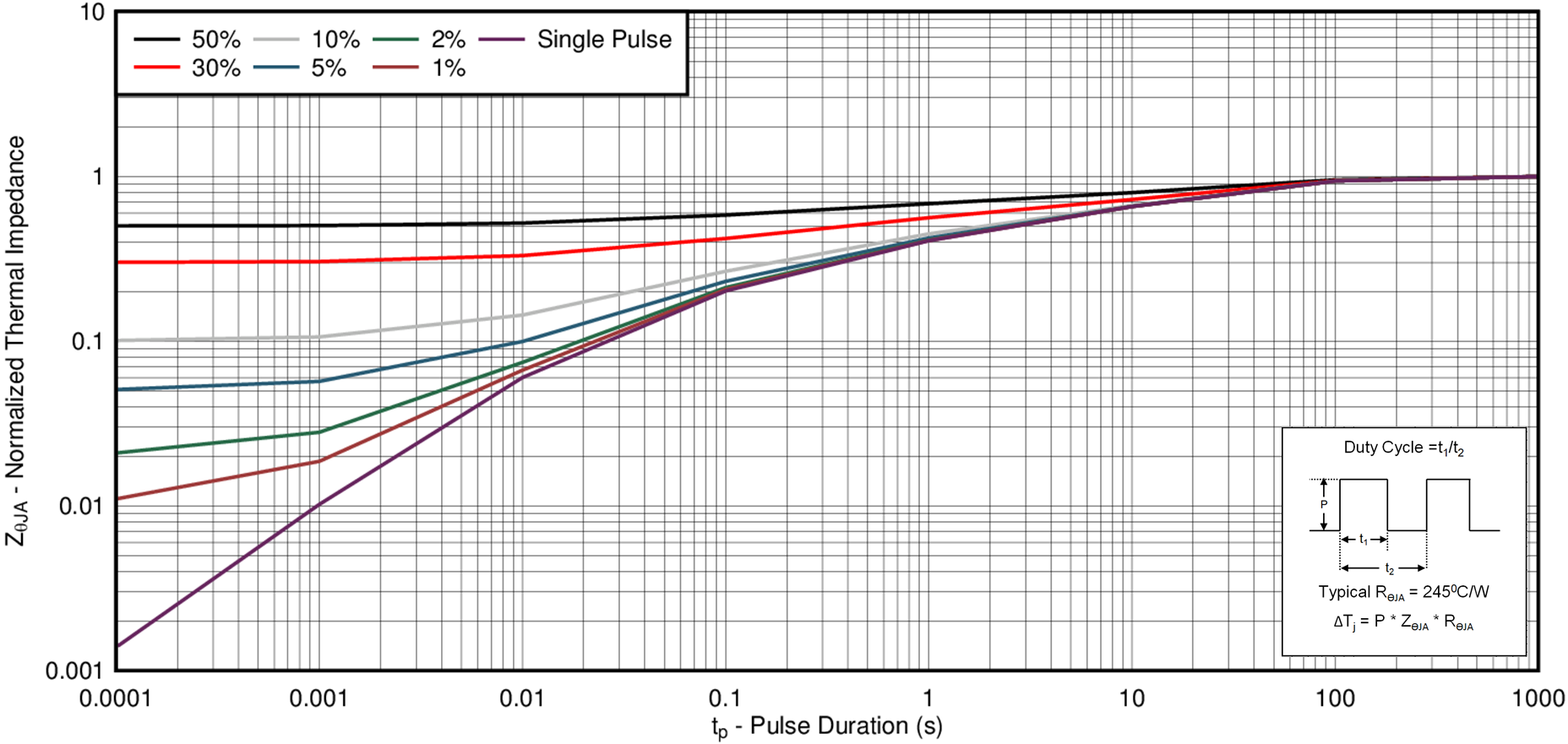

GUID-87FD39C3-4106-42A2-B124-7611AE8C2EE3-low.pngFigure 5-3 Transient Thermal Impedance
VDS = 5 V
Figure 5-2 Transfer Characteristics
ID = 0.9 AVDS = 6 V

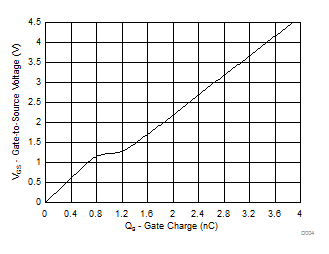

Figure 5-4 Gate Charge
ID = 250 µA

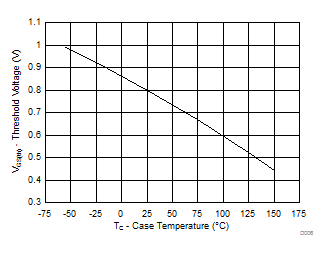

Figure 5-6 Threshold Voltage vs Temperature
ID = 0.9 A
Figure 5-8 Normalized On-State Resistance vs Temperature
Single pulse, typical RθJA = 290°C/W
Figure 5-10 Maximum Safe Operating Area (SOA)
Typical RθJA = 245°C/W

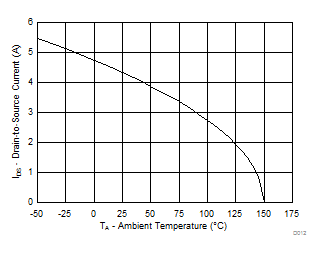

Figure 5-12 Maximum Drain Current vs Temperature

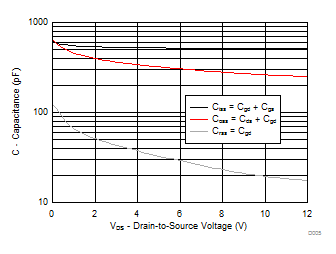

GUID-1B2E7AF4-B148-4525-A3D7-F869E79EB67F-low.gifFigure 5-5 Capacitance

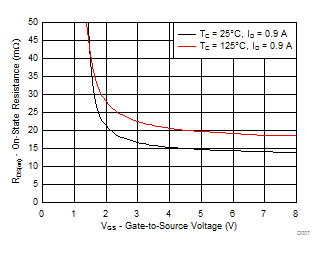

GUID-6EBDF446-6EB5-48EF-A151-97AA8E2AABE2-low.gifFigure 5-7 On-State Resistance vs Gate-to-Source Voltage
GUID-7E4629CB-523C-41A5-A084-8D15D45EF7D2-low.gifFigure 5-9 Typical Diode Forward Voltage

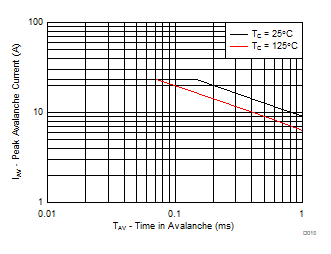

GUID-CD066942-CC9D-427C-A8A9-C2ACA3D03847-low.gifFigure 5-11 Single Pulse Unclamped Inductive Switching
