4 引脚配置和功能

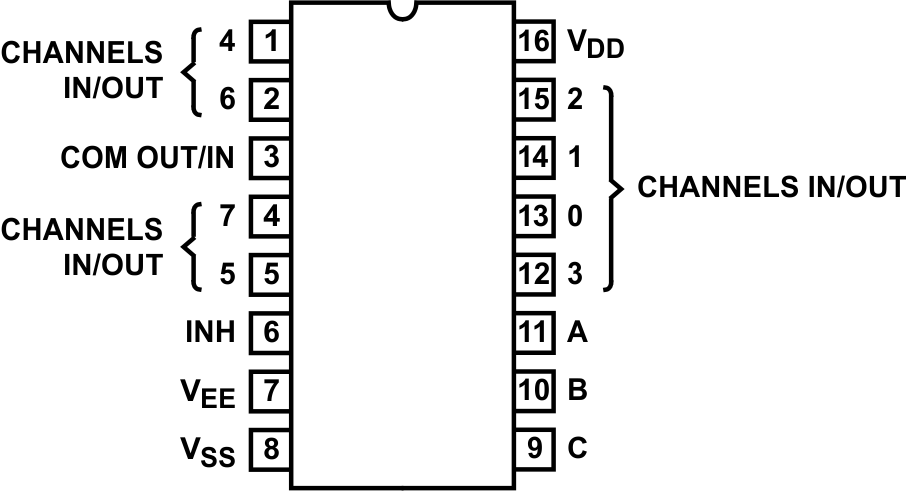

CD4051B CD4052B CD4053B CD4051B E、M、NS 和 PW 封装，16 引脚 PDIP、CDIP、SOIC、SOP 和 TSSOP（俯视图）图 4-1 CD4051B E、M、NS 和 PW 封装，16 引脚 PDIP、CDIP、SOIC、SOP 和 TSSOP（俯视图）

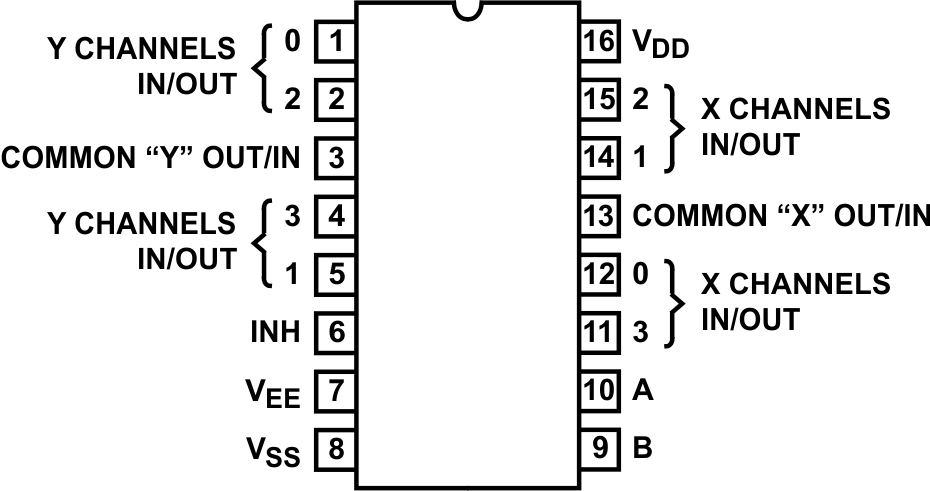

CD4051B CD4052B CD4053B CD4052B E、M、NS 和 PW 封装，16 引脚 PDIP、CDIP、SOIC、SOP 和 TSSOP（俯视图）图 4-2 CD4052B E、M、NS 和 PW 封装，16 引脚 PDIP、CDIP、SOIC、SOP 和 TSSOP（俯视图）

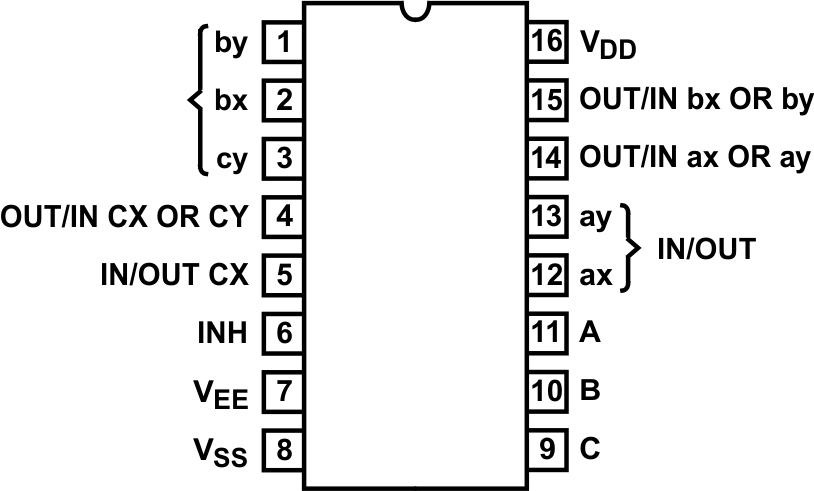

CD4051B CD4052B CD4053B CD4053B E、M、NS 和 PW 封装，16 引脚 PDIP、CDIP、SOIC、SOP 和 TSSOP（俯视图）图 4-3 CD4053B E、M、NS 和 PW 封装，16 引脚 PDIP、CDIP、SOIC、SOP 和 TSSOP（俯视图）
表 4-1 引脚功能 CD4051B
引脚类型(1)说明
编号名称
1CH 4 IN/OUTI/O通道 4 输入/输出
2CH 6 IN/OUTI/O通道 6 输入/输出
3COM OUT/INI/O公共输出/输入
4CH 7 IN/OUTI/O通道 7 输入/输出
5CH 5 IN/OUTI/O通道 5 输入/输出
6INHI禁用所有通道。请参阅 表 7-1。
7VEE—负电源输入
8VSS—接地
9CI通道选择 C。请参阅 表 7-1。
10BI通道选择 B。请参阅 表 7-1。
11AI通道选择 A。请参阅 表 7-1。
12CH 3 IN/OUTI/O通道 3 输入/输出
13CH 0 IN/OUTI/O通道 0 输入/输出
14CH 1 IN/OUTI/O通道 1 输入/输出
15CH 2 IN/OUTI/O通道 2 输入/输出
16VDD—正电源输入
(1) I = 输入，O = 输出
表 4-2 引脚功能 CD4052B
引脚类型(1)说明
编号名称
1Y CH 0 IN/OUTI/O通道 Y0 输入/输出
2Y CH 2 IN/OUTI/O通道 Y2 输入/输出
3Y COM OUT/INI/OY 公共输出/输入
4Y CH 3 IN/OUTI/O通道 Y3 输入/输出
5Y CH 1 IN/OUTI/O通道 Y1 输入/输出
6INHI禁用所有通道。请参阅 表 7-1。
7VEE—负电源输入
8VSS—接地
9BI通道选择 B。请参阅 表 7-1。
10AI通道选择 A。请参阅 表 7-1。
11X CH 3 IN/OUTI/O通道 X3 输入/输出
12X CH 0 IN/OUTI/O通道 X0 输入/输出
13X COM IN/OUTI/OX 公共输出/输入
14X CH 1 IN/OUTI/O通道输入/输出
15X CH 2 IN/OUTI/O通道输入/输出
16VDD—正电源输入
(1) I = 输入，O = 输出
表 4-3 引脚功能 CD4053B
引脚类型(1)说明
编号名称
1BY 输入/输出I/OB 通道 Y 输入/输出
2BX 输入/输出I/OB 通道 X 输入/输出
3CY 输入/输出I/OC 通道 Y 输入/输出
4CX 或 CY 输出/输入I/OC 公共输出/输入
5CX 输入/输出I/OC 通道 X 输入/输出
6INHI禁用所有通道。请参阅 表 7-1。
7VEE—负电源输入
8VSS—接地
9CI通道选择 C。请参阅 表 7-1。
10BI通道选择 B。请参阅 表 7-1。
11AI通道选择 A。请参阅 表 7-1。
12AX 输入/输出I/OA 通道 X 输入/输出
13AY 输入/输出I/OA 通道 Y 输入/输出
14AX 或 AY 输出/输入I/OA 公共输出/输入
15BX 或 BY 输出/输入I/OB 公共输出/输入
16VDD—正电源输入
(1) I = 输入，O = 输出
