8.4.1 主机模式和默认模式

该器件是主机控制的充电器，但可在默认模式下运行，无需主机管理。在默认模式下，该器件可用作无主机或主机处于睡眠模式的自主充电器。当该充电器处于默认模式时，WD_STAT 位变为高电平，WD_FLAG 设置为 1b，INT 置为低电平以提醒主机（除非被 WD_MASK 屏蔽）。第一次读取时，WD_FLAG 位读取值为 1b，在后续读取时读取值为 0b。当充电器处于主机模式时，WD_STAT 位为低电平。

上电复位后，该器件在看门狗计时器到期的状态下以默认模式启动。所有寄存器均处于默认设置。

在默认模式下，该器件以默认的 1 小时涓流充电安全计时器、2 小时预充电安全计时器和 12 小时快速充电安全计时器为电池充电。如果这些计时器中任何一个到期，充电将停止，降压转换器继续运行，以便为系统负载供电。

对任何 I2C 寄存器的写入值均会将充电器从默认模式转换为主机模式，并启动看门狗计时器。主机可对所有器件参数进行编程。为了使器件保持在主机模式，主机必须在看门狗计时器到期（WD_STAT 位被置位）之前通过向 WD_RST 位写入 1b 来复位看门狗计时器，或者通过设置 WATCHDOG 位 = 00b 来禁用看门狗计时器。

当看门狗到期时，该器件恢复到默认模式。当看门狗计时器到期时，ICHG 值会减半，而许多其他字段会复位为 POR 默认值，如节 8.6.2中寄存器表的注释列所示。如果看门狗计时器到期，则写入任何值都会将看门狗计时器复位。当看门狗计时器到期时，WD_STAT 和 WD_FLAG 设置为 1b，INT 置为低电平以提醒主机（除非被 WD_MASK 屏蔽）。如果 WD_MODE 位设置为 1b 并且看门狗计时器到期，将发生系统复位。

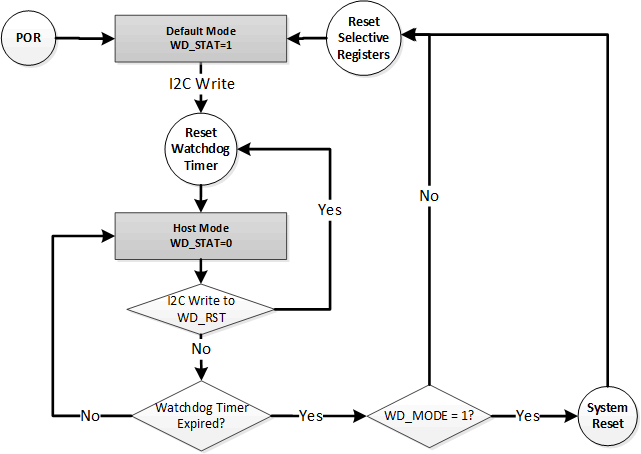

图 8-10 看门狗计时器流程图BQ25630
