6.12.5.19.3.1 PRUSS UART 时序
表 6-136 PRUSS UART 时序要求 请参阅图 6-115
编号 参数 说明 最小值 最大值 单位
1 tw(RXD) 脉冲宽度，接收数据位高电平或低电平 0.95U(1)(2) 1.05U(1)(2) ns
2 tw(RXDS) 脉冲宽度，接收开始位低电平 0.95U(1)(2) ns
(1) U = UART 波特时间（以 ns 为单位）= 1/编程波特率。
(2) 该值定义了数据有效时间，其中要求输入电压高于 VIH 或低于 VIL。
表 6-137 PRUSS UART 开关特性 请参阅图 6-115
编号 参数 说明 最小值 最大值 单位
f(baud) 编程的波特率 12 Mbps
3 tw(TXD) 脉冲宽度，发送数据位高电平或低电平 U(1) - 2 U(1) + 2 ns
4 tw(TXDS) 脉冲宽度，发送开始位低电平 U(1) - 2 U(1) + 2 ns
(1) U = UART 波特时间（以 ns 为单位）= 1/实际波特率，器件 TRM 的 UART 波特率设置表中定义了实际波特率。

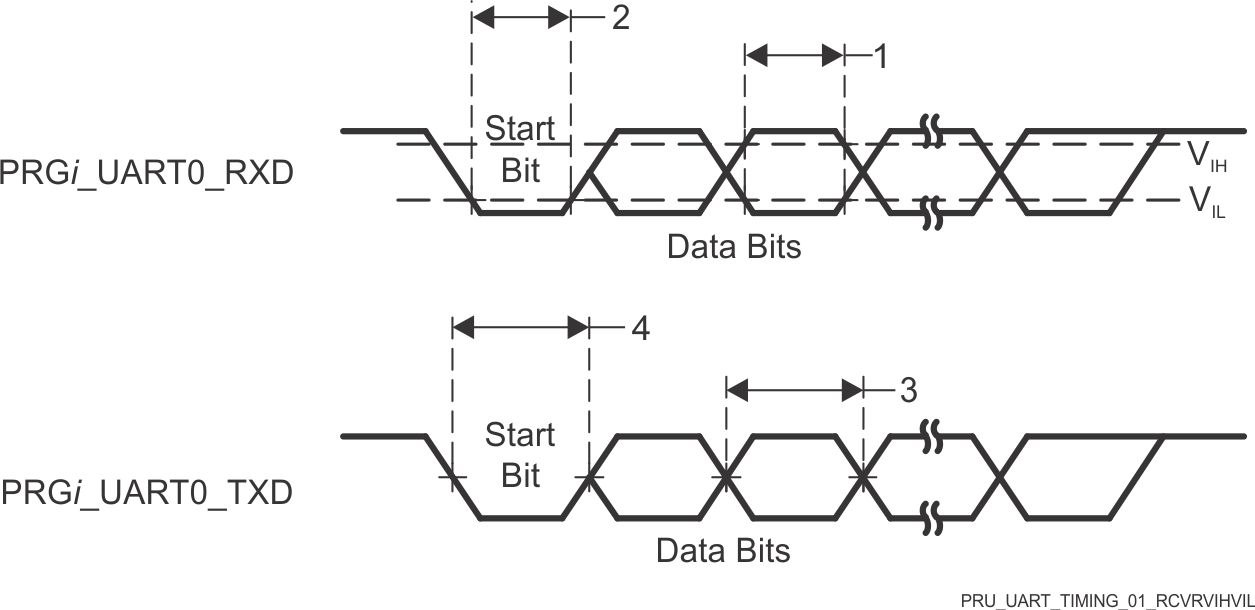

AM625 AM625-Q1 AM623 AM620-Q1 PRUSS UART 时序要求和开关特性图 6-115 PRUSS UART 时序要求和开关特性
