5.9 典型特性

在 TA = 25°C、AVDD = 5V、DVDD = 3V，VREF = 4.096V（内部）和最大吞吐量的条件下测得（除非另有说明）

ADS8681W ADS8685W ADS8689W 整个输入范围内的输入 I-V 特性

图 5-9 整个输入范围内的输入 I-V 特性

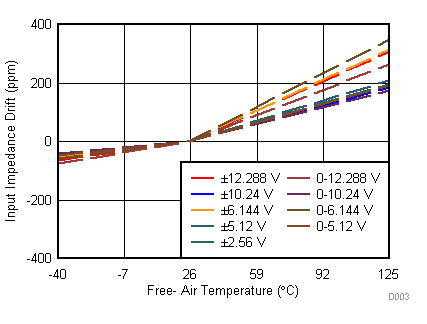

ADS8681W ADS8685W ADS8689W 输入阻抗漂移与温度间的关系

图 5-11 输入阻抗漂移与温度间的关系
ADS8681W ADS8685W ADS8689W 中量程输入的直流直方图 (±12.288V)
平均值 = 32767.5，σ = 2.87，输入 = 0V
图 5-13 中量程输入的直流直方图 (±12.288V)
ADS8681W ADS8685W ADS8689W 中量程输入的直流直方图 (±6.144V)
平均值 = 32767.5，σ = 2.87，输入 = 0V
图 5-15 中量程输入的直流直方图 (±6.144V)
ADS8681W ADS8685W ADS8689W 中量程输入的直流直方图 (±2.56V)
平均值 = 32769.22，σ = 2.87，输入 = 0V
图 5-17 中量程输入的直流直方图 (±2.56V)
ADS8681W ADS8685W ADS8689W 中量程输入的直流直方图 (0V–10.24V)
平均值 = 32768.41，σ = 3.1，输入 = 5.12V
图 5-19 中量程输入的直流直方图 (0V–10.24V)
ADS8681W ADS8685W ADS8689W 中量程输入的直流直方图 (0V–5.12V)
平均值 = 32768.32，σ = 3.16，输入 = 2.56V
图 5-21 中量程输入的直流直方图 (0V–5.12V)

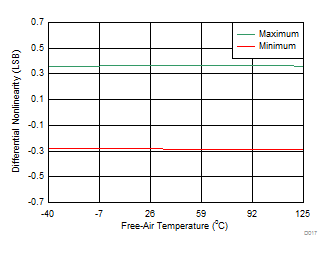

ADS8681W ADS8685W ADS8689W DNL 与温度间的关系
所有输入范围
图 5-23 DNL 与温度间的关系
ADS8681W ADS8685W ADS8689W 所有代码的典型 INL（所有单极范围）

图 5-25 所有代码的典型 INL（所有单极范围）
ADS8681W ADS8685W ADS8689W INL 与温度间的关系（所有单极范围）

图 5-27 INL 与温度间的关系（所有单极范围）
ADS8681W ADS8685W ADS8689W 温漂的典型直方图

图 5-29 温漂的典型直方图
ADS8681W ADS8685W ADS8689W 增益误差漂移的典型直方图

图 5-31 增益误差漂移的典型直方图
ADS8681W ADS8685W ADS8689W ADS8681W 的典型 FFT 图（所有范围）
点数 = 500k, fIN = 1kHz
图 5-33 ADS8681W 的典型 FFT 图（所有范围）
ADS8681W ADS8685W ADS8689W ADS8689W 的典型 FFT 图（所有范围）
点数 = 500k，fIN = 1kHz
图 5-35 ADS8689W 的典型 FFT 图（所有范围）
ADS8681W ADS8685W ADS8689W SINAD 与输入频率间的关系

图 5-37 SINAD 与输入频率间的关系

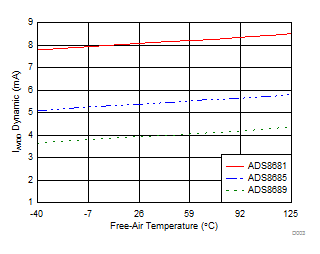

ADS8681W ADS8685W ADS8689W AVDD 电流与温度间的关系

图 5-39 AVDD 电流与温度间的关系
ADS8681W ADS8685W ADS8689W AVDD 电流与温度间的关系（采样期间）

图 5-41 AVDD 电流与温度间的关系（采样期间）
ADS8681W ADS8685W ADS8689W AVDD 电流与温度间的关系（掉电模式）

图 5-43 AVDD 电流与温度间的关系（掉电模式）
ADS8681W ADS8685W ADS8689W 整个温度范围内的输入 I-V 特性
范围 = ±12.288V
图 5-10 整个温度范围内的输入 I-V 特性
ADS8681W ADS8685W ADS8689W 输入阻抗的典型分布
样本数 = 3398
图 5-12 输入阻抗的典型分布
ADS8681W ADS8685W ADS8689W 中量程输入的直流直方图 (±10.24V)
平均值 = 32767.24，σ = 2.87，输入 = 0V
图 5-14 中量程输入的直流直方图 (±10.24V)
ADS8681W ADS8685W ADS8689W 中量程输入的直流直方图 (±5.12V)
平均值 = 32767.5，σ = 2.87，输入 = 0V
图 5-16 中量程输入的直流直方图 (±5.12V)
ADS8681W ADS8685W ADS8689W 中量程输入的直流直方图 (0V–12.288V)
平均值 = 32771.73，σ = 2.8，输入 = 6.144V
图 5-18 中量程输入的直流直方图 (0V–12.288V)
ADS8681W ADS8685W ADS8689W 中量程输入的直流直方图 (0V–6.144V)
平均值 = 32768.42，σ = 3.1，输入 = 3.072V
图 5-20 中量程输入的直流直方图 (0V–6.144V)
ADS8681W ADS8685W ADS8689W 所有代码的典型 DNL
所有输入范围
图 5-22 所有代码的典型 DNL
ADS8681W ADS8685W ADS8689W 所有代码的典型 INL（所有双极范围）

图 5-24 所有代码的典型 INL（所有双极范围）
ADS8681W ADS8685W ADS8689W INL 与温度间的关系（所有双极范围）

图 5-26 INL 与温度间的关系（所有双极范围）
ADS8681W ADS8685W ADS8689W 整个输入范围内的失调电压误差与温度间的关系

图 5-28 整个输入范围内的失调电压误差与温度间的关系

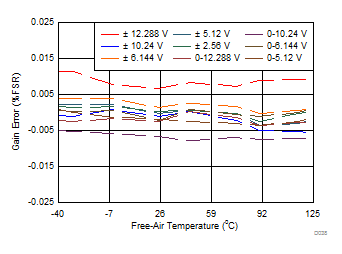

ADS8681W ADS8685W ADS8689W 整个输入范围内的增益误差与温度间的关系

图 5-30 整个输入范围内的增益误差与温度间的关系
ADS8681W ADS8685W ADS8689W 增益误差与外部电阻 (REXT) 间的关系

图 5-32 增益误差与外部电阻 (REXT) 间的关系
ADS8681W ADS8685W ADS8689W ADS8685W 的典型 FFT 图（所有范围）
点数 = 500k，fIN = 1kHz
图 5-34 ADS8685W 的典型 FFT 图（所有范围）
ADS8681W ADS8685W ADS8689W SNR 与输入频率间的关系

图 5-36 SNR 与输入频率间的关系
ADS8681W ADS8685W ADS8689W THD 与输入频率间的关系

图 5-38 THD 与输入频率间的关系

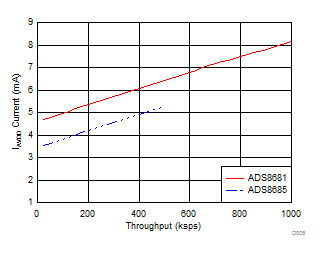

ADS8681W ADS8685W ADS8689W AVDD 电流与吞吐量间的关系

图 5-40 AVDD 电流与吞吐量间的关系
ADS8681W ADS8685W ADS8689W AVDD 电流与温度间的关系（待机模式）

图 5-42 AVDD 电流与温度间的关系（待机模式）
