2.1 硬件连接概述 – DRV8334EVM + LAUNCHXL-F280049C

下一节介绍了 EVM 硬件以及与外部电源、霍尔传感器的连接、通过 USB 连接到 PC 和电机的连接。

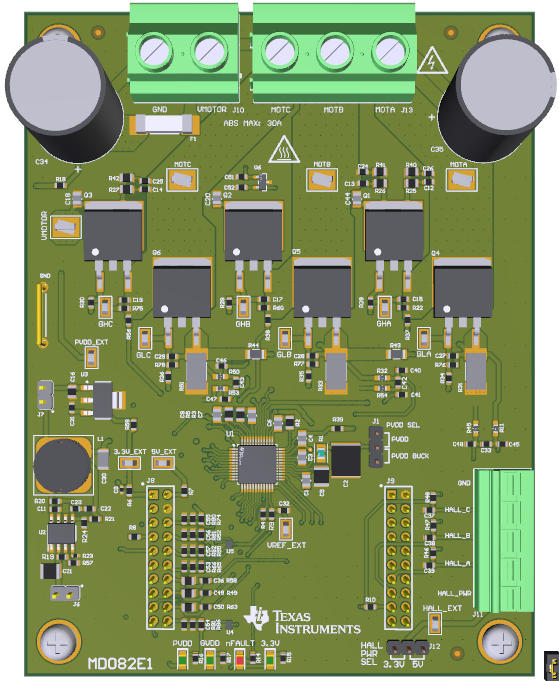

GUID-20230831-SS0I-JDQL-9K5T-NNZWTNXFK9F2-low.png图 2-1 EVM 电路板概述
GUID-20231109-SS0I-XTSJ-TVXG-LGDXJLBR5RTG-low.svg图 2-2 DRV8334EVM 对接 LAUNCHXL-F280049C

DRV8334EVM 必须插入离 USB 端口最近的 LAUNCHXL-F280049C LaunchPad 接头，如上所示。

GUID-20230912-SS0I-70DC-JS7Q-B8BKCLCRKWWD-low.png图 2-3 VMOTOR 输入 (J10)
警告：

为了更大限度降低潜在的电击危险和人身伤害的风险，请在不使用 DRV8334EVM 时移除所有电源连接和接口。

DRV8334EVM 用于 4.5VDC 至 60VDC 的输入电源和高达 30A 的持续驱动电流（串联保险丝受限）。输入连接到 J10，并注明极性。VMOTOR 测试点连接到同一节点，但不得用于高电流输入。VMOTOR 输入装有 30A 保险丝，输入连接器的额定电流为 32A。

GUID-20230912-SS0I-T29T-15TX-P7L23B59HVSD-low.png图 2-4 霍尔传感器输入和电源连接 (J11)

霍尔传感器连接至 J11，包括霍尔电源和 GND。霍尔传感器的 3.3VDC 电源由 EVM 上的 3.3V LDO 提供。如果需要不同的电源或电压电平，可以通过 HALL_EXT 测试点输入外部霍尔电源。要使用随附的 3.3V LDO 为霍尔供电，请将左侧的 J12 连接到引脚 1:2，如图所示。要使用 HALL_EXT，请将右侧的 J12 连接到引脚 2:3。要插入或移除 J11 上的电线/端子，请使用平头螺丝刀向下推 J11 连接器顶部的相应凸片。

GUID-20230912-SS0I-TT1B-94GG-JHPPQHLCRFLQ-low.png图 2-5 电机相位连接器 (J13)
警告：

电机相位连接必须与霍尔传感器连接顺序一致。例如，MOTA 必须与 HALL_A 匹配，MOTB 必须与 HALL_B 匹配，MOTC 必须与 HALL_C 匹配。相位也必须按顺序排列；A、B、C。

如果电机相位与霍尔传感器不匹配，或者连接出现时序问题，则电机旋转不会平稳并且电流消耗会增加。

电机的三相输入通过连接器 J13 连接到 MOTA/MOTB/MOTC。
