2.3.1 TAx5x42 EVM 输入硬件设置

TAx5x42 评估模块具有多个输入配置选项，并提供了广泛的灵活性，允许用户在多种工作模式下评估器件。本节重点介绍了不同的工作模式。

GUID-20230611-SS0I-JPFG-TTXT-S0GMDRWWJ8XN-low.png图 2-8 通道 1 和 2 的 TAC5242/TAC5142/TAA5242 EVM 输入架构

IN1 和 IN2 输入架构允许快速配置这两个通道，以支持任何受支持的工作模式。TAx5x42 的 INxP 和 INxM 引脚可以选择连接到板载麦克风，以便在交流或直流耦合模式下快速评估麦克风。有关跳线配置的详细信息，请参阅表 3-2。

对于 TAD5242 或 TAD5142，未组装 IN1和 IN2 元件。

表 2-1 输入跳线配置
输入端子 输入模式 已安装的跳线 未安装的跳线 输入摆幅 拓扑
IN1 线路输入差分，交流耦合 J8 J4、J5、J6、J11、J12、J15、J16、J20、J21 2VRMS GUID-20230624-SS0I-J6NV-HRZD-7BFNSPHZVSSK-low.png
线路输入单端，交流耦合 J6、J8、J12 (2-3) J4、J5、J11、J15、J16、J20、J21 1VRMS GUID-20230624-SS0I-B9W1-VBKR-WFKPHS7FNGX2-low.png

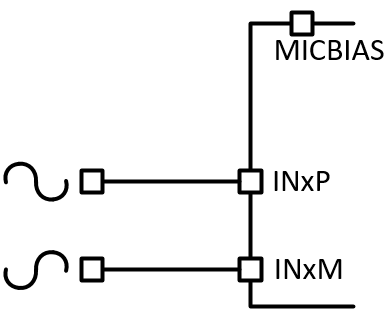

线路输入差分，直流耦合 J15、J16 J4、J5、J6、J11、J12、J20、J21、J8（不使用 DUT MICBIAS） 2VRMS GUID-20230624-SS0I-PKPW-KBFG-3MM6J72VJ7LX-low.png
线路输入单端，直流耦合 J6、J12 (2-3)、J15、J16 J4、J5、J11、J20、J21、J8（不使用 DUT MICBIAS） 1VRMS GUID-20230624-SS0I-XZZT-ZBHZ-10XKZMJN2MFN-low.png
板载驻极体电容式麦克风 (ECM) 差分交流耦合 J4、J5、J8、J11、J12 (1-2) J6、J15、J16、J20、J21 请参阅麦克风数据表 GUID-20230624-SS0I-8F1D-5VKN-MDD7F22CWJ61-low.png

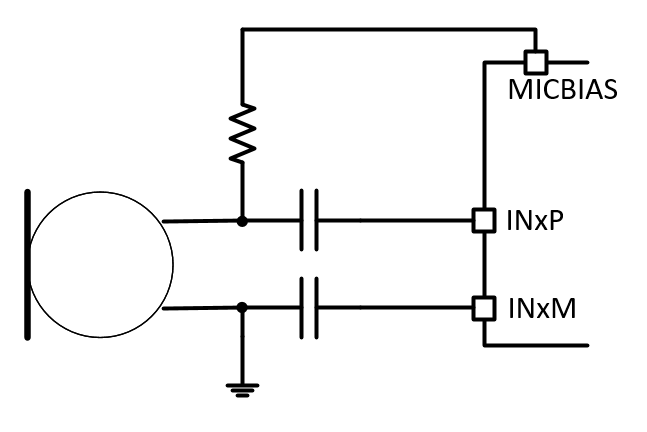

板载驻极体电容式麦克风 (ECM) 单端交流耦合 J4、J5、J8、J11、J12 (2-3) J6、J15、J16、J20、J21 请参阅麦克风数据表 GUID-20230819-SS0I-CDDS-VQHF-SLBFQHTX0PCZ-low.png
板载驻极体电容式麦克风 (ECM) 差分直流耦合 J4、J5、J8、J11、J12 (1-2)、J15、J16 J6、J20、J21 请参阅麦克风数据表 GUID-20230819-SS0I-55K0-TGBM-KG703D086NCK-low.png

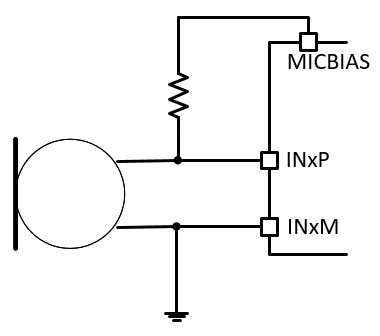

板载驻极体电容式麦克风 (ECM) 单端直流耦合 J4、J5、J8、J11、J12 (2-3)、J15、J16 J6、J20、J21 请参阅麦克风数据表 GUID-20230819-SS0I-LVCQ-RFMB-NQHBR2LNWCNZ-low.png
IN2 线路输入差分，交流耦合 J8 J7、J9、J13、J14、J17、J18、J22、J23、J46 2VRMS GUID-20230624-SS0I-J6NV-HRZD-7BFNSPHZVSSK-low.png
线路输入单端，交流耦合 J7、J8、J14 (2-3) J9、J13、J17、J18、J22、J23、J46

1VRMS

线路输入差分，直流耦合 J17、J18 J7、J9、J13、J14、J22、J23、J46、J8（不使用 DUT MICBIAS） 2VRMS GUID-20230624-SS0I-PKPW-KBFG-3MM6J72VJ7LX-low.png
线路输入单端，直流耦合 J7、J14 (2-3)、J17、J18 J9、J13、J22、J23、J46、J8（不使用 DUT MICBIAS） 1VRMS GUID-20230624-SS0I-XZZT-ZBHZ-10XKZMJN2MFN-low.png

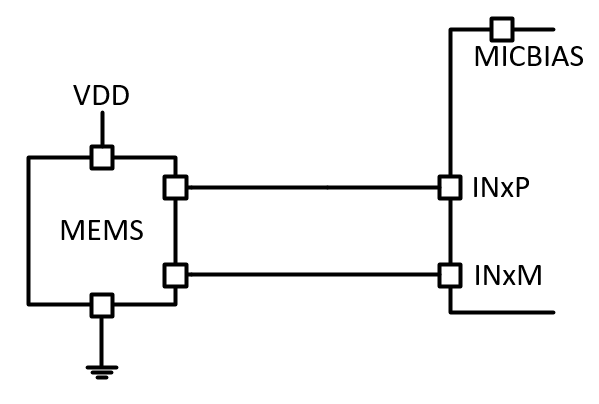

板载模拟 MEMS 麦克风，交流耦合 J8、J9、J46 J7、J13、J14、J17、J18、J22、J23 请参阅麦克风数据表 GUID-20230624-SS0I-VTWK-B33V-Z8G3TGHGBCJ1-low.png
板载模拟 MEMS 麦克风，直流耦合 J9、J17、J18、J46 J7、J13、J14、J22、J23、J8（不使用 DUT MICBIAS） 请参阅麦克风数据表 GUID-20230819-SS0I-0RDR-03VQ-8BL8WV9PBWZX-low.png
