启动

图 4-10 中显示了相对于 VIN 的 TPS561201EVM-896 启动波形。负载 = 1.05Ω 电阻。

图 4-11 中显示了相对于使能端 (EN) 的 TPS561201EVM-896 启动波形。负载 = 1.05Ω 电阻。

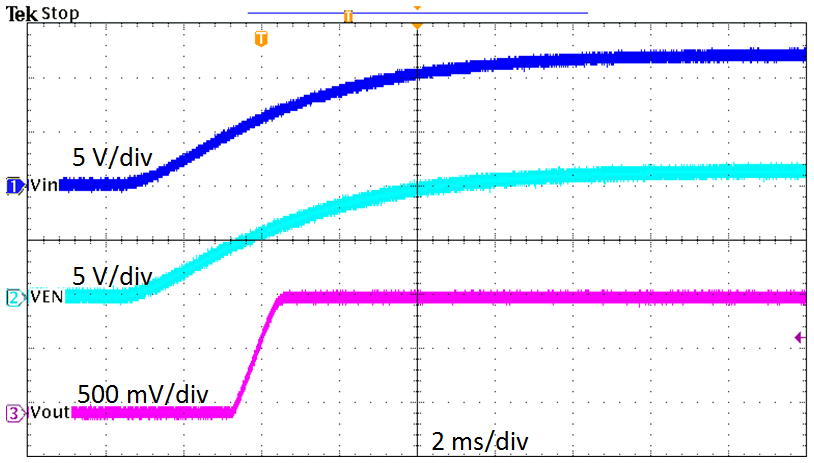

GUID-9A68D2FF-44BD-42B5-94E2-4C1AC9E4630A-low.png图 4-10 相对于输入电压的启动
GUID-96B833BC-C265-47B9-900A-D962F6E5024F-low.png图 4-11 相对于 EN 的启动
