5.3 设备设置过程

图 5-1 是用于评估 TPS56221EVM-579 的建议测试设置。

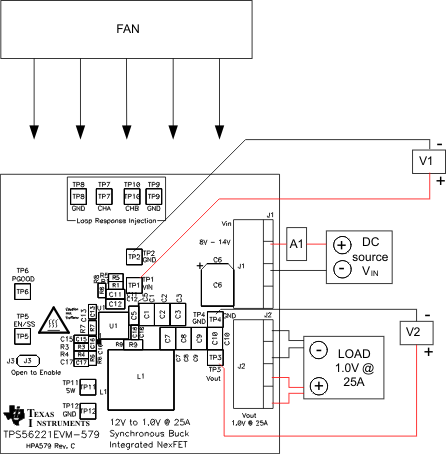

GUID-F88A899B-A627-4D61-8BA1-F3003CB8FB62-low.gif图 5-1 TPS56221EVM-579 建议测试设置
  1. 在 ESD 工作站工作时，应确保在为 EVM 加电之前已连接所有腕带、靴带或垫子使用户接地。此外，还建议穿戴防静电工作服和护目镜。
  2. 在连接直流输入源 VIN 之前，建议将来自 VIN 的源电流限制为最大 4.0A。确保 VIN 初始设置为 0V 并按图 5-1 所示进行连接。
  3. 将 VIN 连接到 J1，如图 5-1 所示。
  4. 在 VIN 和 J1 之间连接电流表 A1，如图 5-1 中所示。
  5. 将电压表 V1 连接到 TP1 和 TP2，如图 5-1 中所示。
  6. 将电压表 V2 连接到 TP3 和 TP4，如图 5-1 中所示。
  7. 如图 5-1 所示放置风扇并将其打开，确保空气直接吹过评估模块。
