3.2.1 随机振动测试过程

随机振动测试模式和设置遵循 MIL-STD-883F 方法 2026C。随机振动表示电子系统的真正工作环境。随机振动同时包含所有频率，因此所有产品谐振都同时激励，这比单独激励产品谐振更糟糕（如在正弦振动测试中）。随机振动测试有助于识别在正弦环境中无法重现的故障。

EVM 板的设置与节 3.1.1中所示的设置相同。但是，随机振动的模式不同。图 3-14 中使用 VibrationVIEW® 显示了相对于振动频率的加速频谱密度，在整个测试期间都使用该软件。

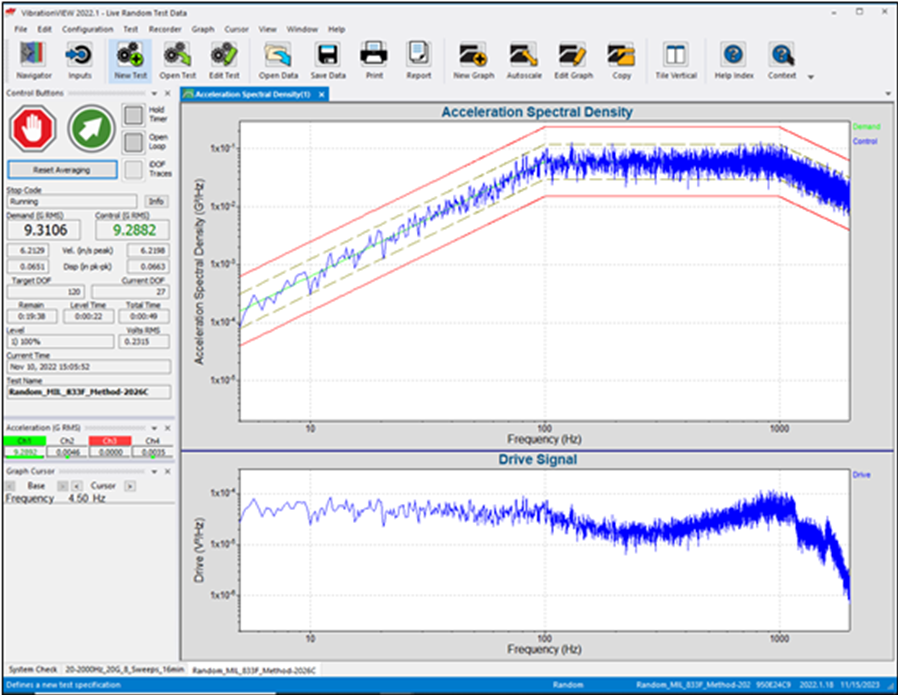

GUID-20230626-SS0I-SGFD-CWJG-DW26DH2Z9SDF-low.png图 3-14 用于随机振动测试的 VibrationVIEW 软件工具设置
