如果通过将 DE 引脚设置为低电平并将 REB 引脚设置为高电平而禁用驱动器和接收器，THVD24x0 器件将进入关断模式。在关断模式下，若没有任何负载，功耗仅为 0.1μA（典型值）。请注意，器件从关断模式中唤醒需要较长时间。例如，THVD2450 驱动器从关断模式的使能时间为 2μs，如果接收器保持打开，则使能时间为 7ns。同一概念也适用于接收器使能时间。抗尖峰脉冲功能集成到使能引脚中，使它们在高噪声环境下更加强大。相应参数称为 t_SHDN（关断时间），以下实验显示了如何解读此值。

在此测试（图 2-8）中，THVD2450 在接收器模式下设置，DE 和 REB 引脚均为低电平。接收器输出通过 4.7kΩ 电阻下拉接地。通过 5V 电源，15MHz 5V 峰峰值差分时钟馈送到 A 和 B 引脚。

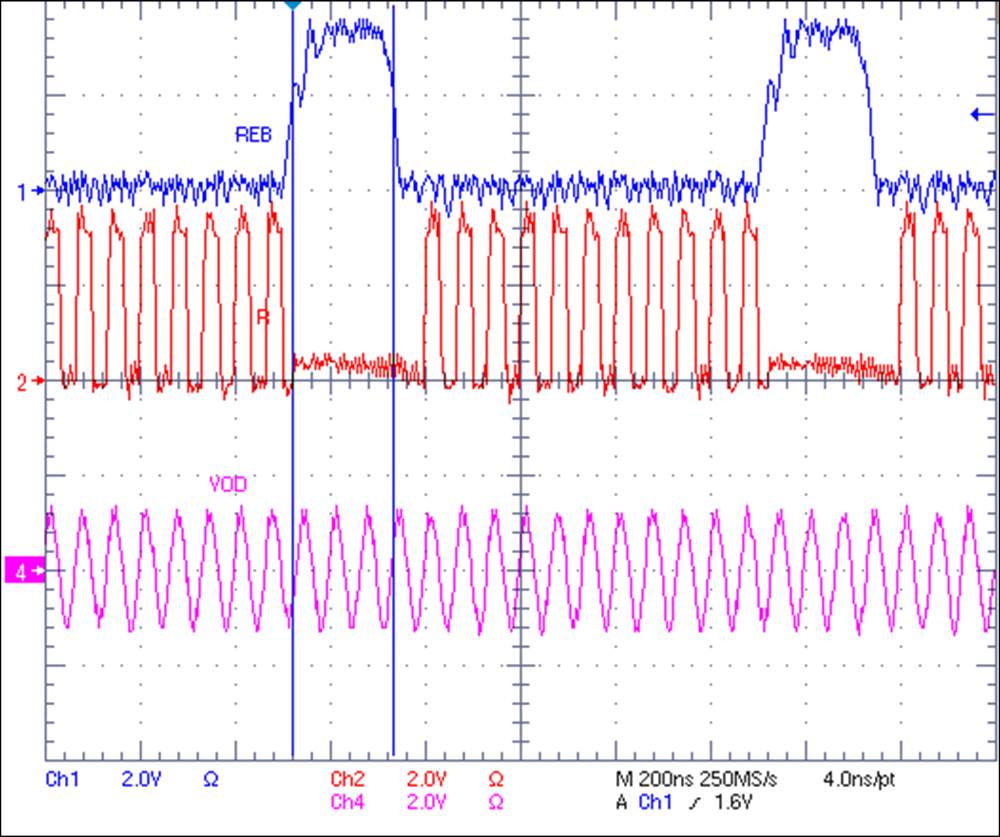

禁用驱动器后，如果接收器也一并禁用，器件将进入关断模式。由于抗尖峰脉冲功能，如果 REB 引脚（引脚 2）的禁用脉冲很窄，器件不会关断。图 2-9 显示了当 REB 引脚从高电平切换到低电平时，THVD2450 接收器立即恢复工作。此 212ns 尖峰脉冲 将滤除，因此器件不会关断。

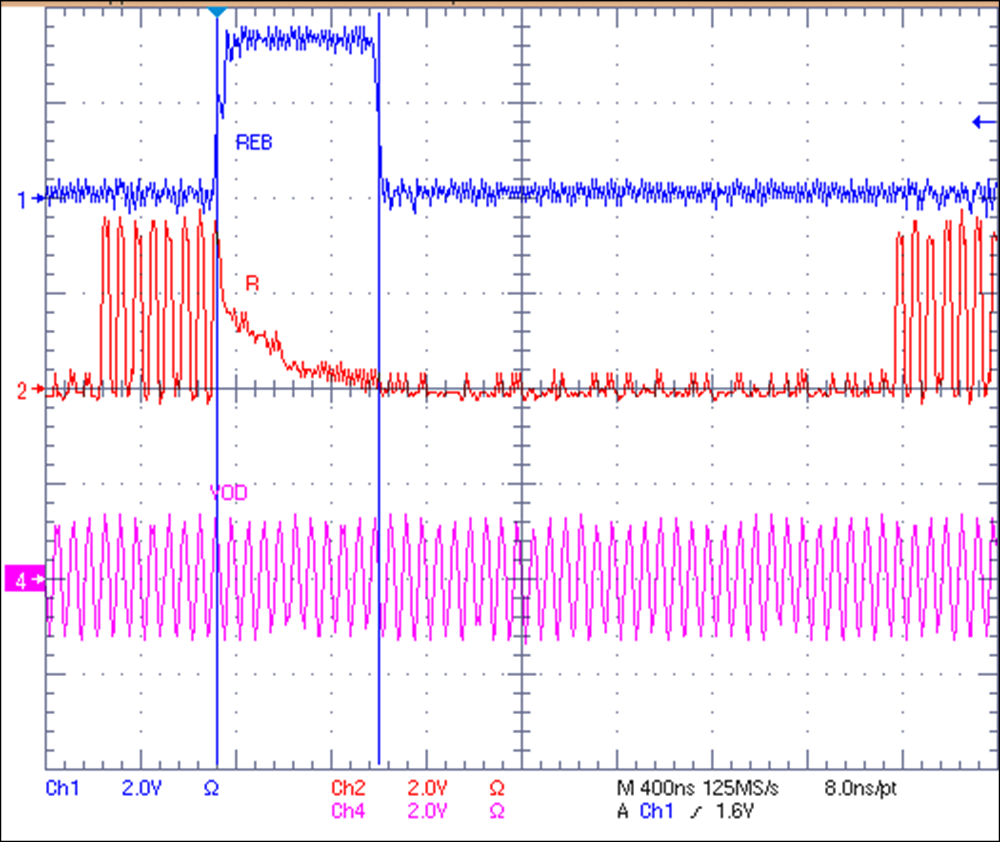

如果禁用时间超过数据表中 t_SHDN 的最大值 500ns（图 2-10），则在驱动器和接收器均禁用的条件下，THVD2450 将进入关断模式。接收器处于启用状态时，唤醒时间约为 2.2μs。在许多应用中，DE 和 REB 引脚短接。因此，微控制器的一个 GPIO 引脚可以控制收发器的模式。此实验明确表明，通过切换此控制引脚，THVD24x0 不会进入关断模式。同样功能也适用于驱动器使能引脚（DE - 引脚 3）。如果单独控制两个使能引脚，使能引脚中的短尖峰脉冲也不会使 THVD24x0 关断。
