3 不带端接电阻器的器件

• 在您的数据表中验证您用于设计的接收器是否包含内部端接电阻。考虑到端接电阻，使用了类似的公式来获得具有微小差异的值。

• 如果您的器件不包含内部端接，则将使用图 3-1 中所示的公式。

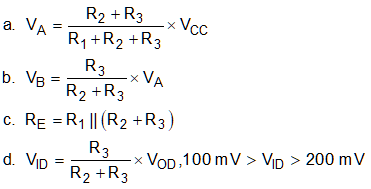

图 3-1 无内部端接的接收器的公式.

• 对于仿真，将使用以下值。

  • V_CC = 3.3V

  • V_A = 1.2V，LVDS 驱动器输出固定共模电压

  • V_B = 0.9V，Sub-LVDS 驱动器输出固定共模电压

  • R_E = 50Ω

• 使用Topic Link Label2中的公式 a、b 和 c，创建一个方程组，以求解更适合 Sub-LVDS 所需参数的电阻值。从方程组获得了以下值：

  • R₁ = 110Ω

  • R₂ = 35Ω

  • R₃ = 50Ω

下面，继续模拟电路，以验证行为。

图 3-2 不带内部端接的接收器的原理图.

• 图 3-3 中所示的仿真表明电压摆幅约为

  • V_ID ≈ 185mV

  • V_OD ≈ 320mV

• V_ID 位于所需范围内。如果使用公式来获得 V_ID、V_CMF 和 R_E 的值以及电阻值和 V_OD 与 V_A 的测量值，那么我们可以获得以下结果：

  • V_ID = 188mV

  • V_B = 0.85V

  • R_E = 48Ω

图 3-3 无内部端接的器件的仿真结果.
