5.1 TUSS4470

通过调整小型亚克力水箱的水位对不断降低的水位进行了四次测量。使用了Topic Link Label2.2中所述的 1MHz Steminc 传感器。在此传感器频率下，建议使用示波器通过 MSP430F5529LP ADC 和 GUI 显示来查看 VOUT。

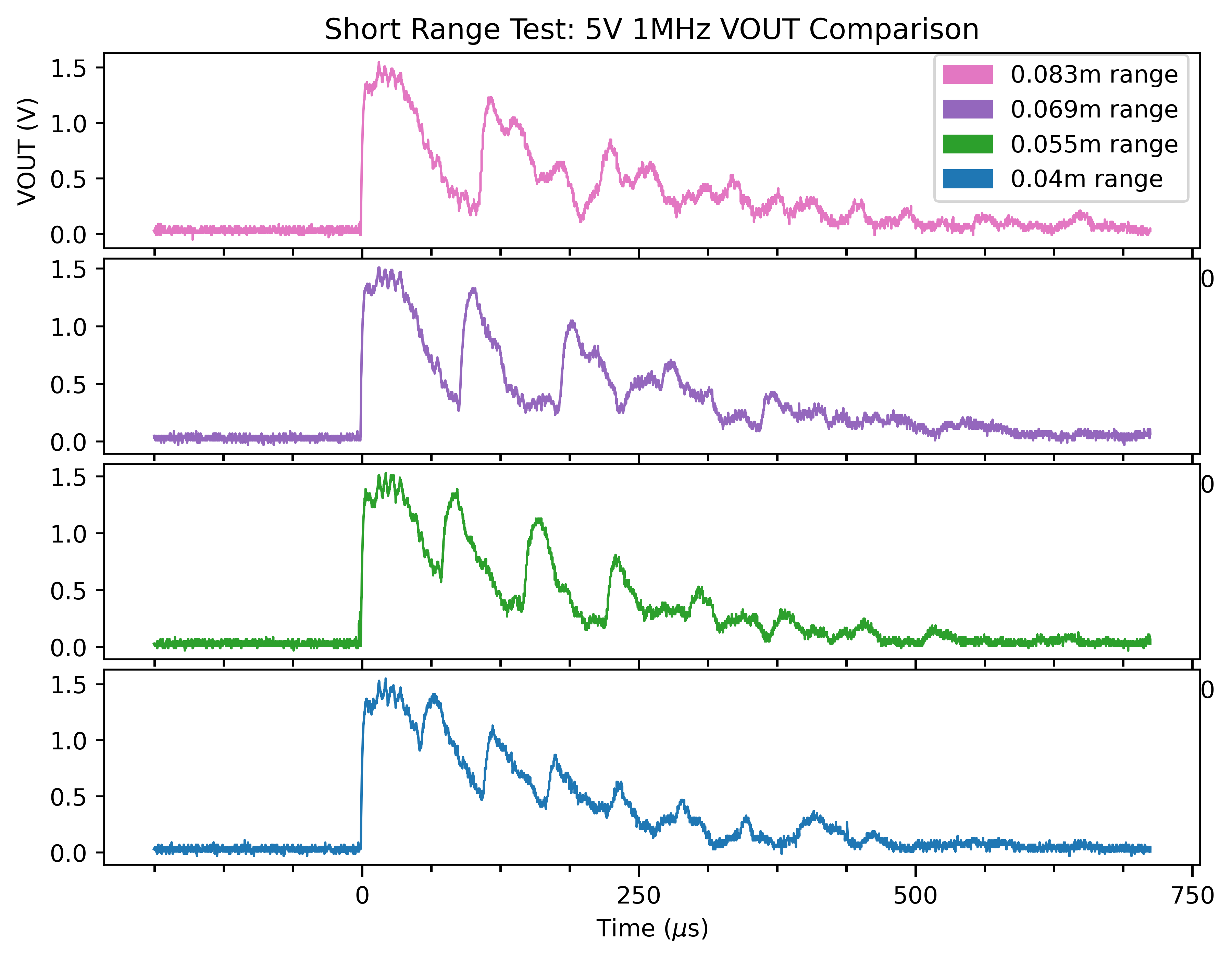

GUID-20210310-CA0I-D8KF-G3WZ-CLHBH6MR2GLT-low.png图 5-1 短程水耦合结果：TUSS4470

在后处理中，通过对TX 脉冲和 VOUT 上显示的首次接收回波进行阀值比较计算 ToF。后续回波脉冲显示了不断衰减的超声回波反射，短程空气耦合数据中也可以看到。这种方法的最小可删除水位为 4cm。
