由于执行差异小而导致确定性执行

实时系统非常需要确定性执行。C2000 系列器件具有用于提高闪存执行且没有任何缓存的微小预取缓冲区。虽然缓存可以提高性能,但由于缓存缺失和一致性操作导致的缓存操作,缓存也会导致执行持续时间产生巨大差异。C2000 器件在没有缓存的情况下也能很好地执行,反过来,也允许采用较小的执行差异进行确定性执行。

GUID-20211129-SS0I-KGLR-X4QC-K1SCM0GF683M-low.png GUID-20211129-SS0I-HVVM-JDZF-LJJQN2QVDDLP-low.png

* 从闪存执行 F2837x 仅供参考。

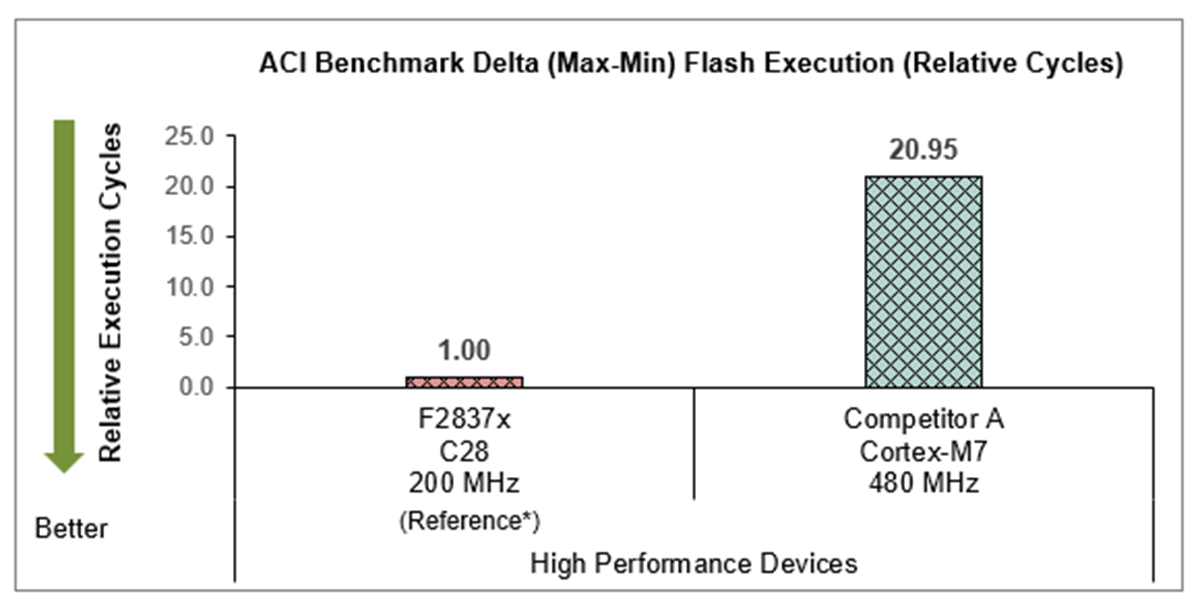

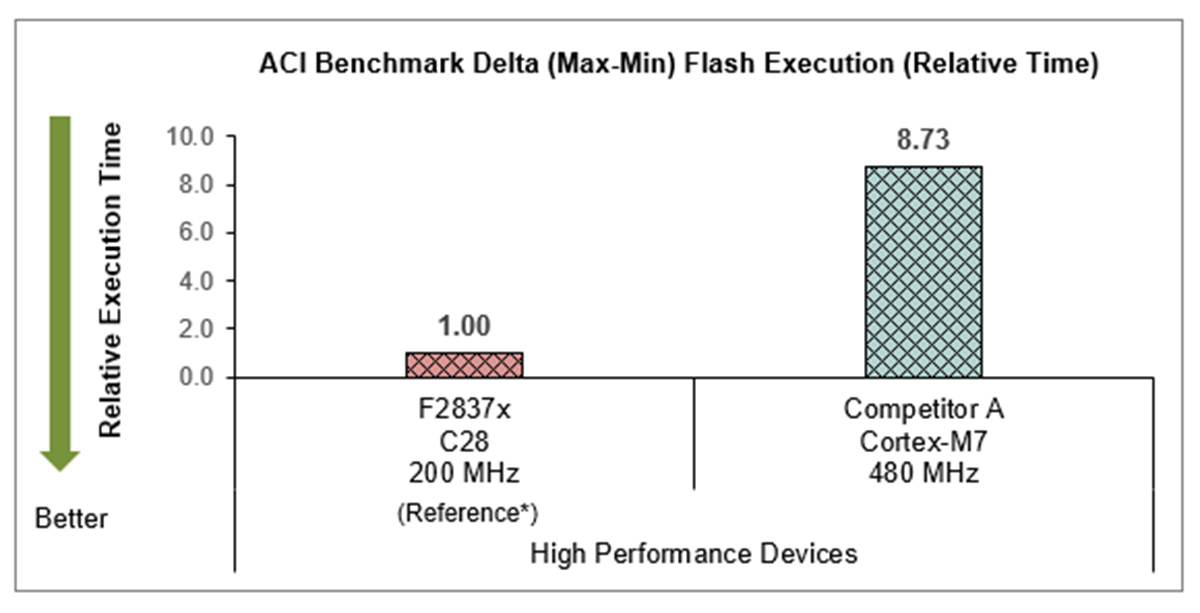

图 4-6 从闪存执行 ACI 电机控制基准测试的差异(相对周期和相对时间)
