1 特性

  • 单芯片测试信号生成器
  • 缓冲电压输出
  • 高性能:
    • 总谐波失真(THD):–125dB (G=1/1至1/8)
    • 信噪比(SNR):120dB(413Hz BW,G=1/1)
  • 模拟和数字增益控制
  • 输出频率:0.488Hz至250Hz
  • 正弦,脉冲,和直流(DC)模式
  • 数字数据输入模式
  • 低导通电阻信号开关
  • 同步输入
  • 省电模式
  • 模拟电源:5V或者±2.5V
  • 数字电源:1.8V至3.3V
  • 功率:38mW
  • 封装方式:24引脚薄型小尺寸封装(TSSOP)
  • 运行温度范围:–50°C至+125°C

2 应用

  • 能量勘探
  • 地震监测系统
  • 高精度仪器

3 说明

DAC1282是一款全集成数模转换器(DAC),此转换器可提供低失真,数字合成电压输出,适合于测震设备的测试。 DAC1282可在低功率小型封装内实现非常高的性能。 与高性能ADS1281ADS1282模数转换器(ADS)一起,这些器件可以创建一个满足地震数据采集设备严格要求的测量系统。

DAC1282集成了一个数字信号生成器,一个DAC,和一个可生成正弦波,dc,和脉冲输出电压的输出放大器。

输出频率可编程范围为0.5Hz至250Hz之间并且震级由模拟和数字控制进行计算。 模拟增益和数字增益分别可在6dB步长和0.5dB步长内调节。 模拟增益设置与ADS1282上那些用于高分辨率增益下测试的设置相匹配。

DAC1282还提供脉冲输出。 用户可对脉冲振幅进行编程,然后由引脚做出选择并进行精确计时。 通过采用一个外部比特流样式可生成定制输出信号。

一个信号开关可将DAC输出连接至传感器,此传感器用于THD和脉冲测试。 开关计时受引脚和命令控制。

同步(SYNC)引脚使DAC输出与模数转换器(ADC)采样间隔同步。 省电输入会将此器件关闭,从而将功耗减少到毫瓦(microwatt)级。

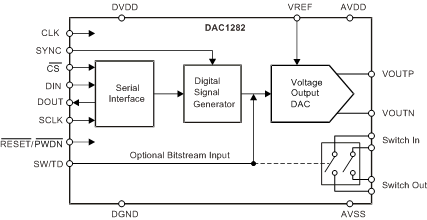

DAC1282 DAC1282A pg1_fbd_bas490.gif

4 修订历史记录

Changes from A Revision (September 2012) to B Revision

  • 已添加 ADS1282A 器件至数据手册Go

Changes from * Revision (December 2011) to A Revision

  • Updated Figure 16Go
  • Added last paragraph to Signal Output sectionGo
  • Changed tCSHD minimum specification in Table 11Go
  • Changed min, max, and unit columns in Table 12Go
