突发模式编程

突发模式编程界面使用户可以编程随输入电压的变化而自适应变化的突发模式阈值电压 (VLL)。这样可以在整个 VIN 范围内达到一致的突发阈值,从而使整个 VIN 范围内的效率曲线更加一致。

VLL 电压与 BLK 引脚电压之间存在以下关系:

Equation 72. UCC256304 qu68_sluscu6.gif

在该方程式中,VLL 是突发模式阈值电压;VBLK 是 BLK 引脚电压;通过两个外部电阻器可以编程 a 和 b 两个参数。

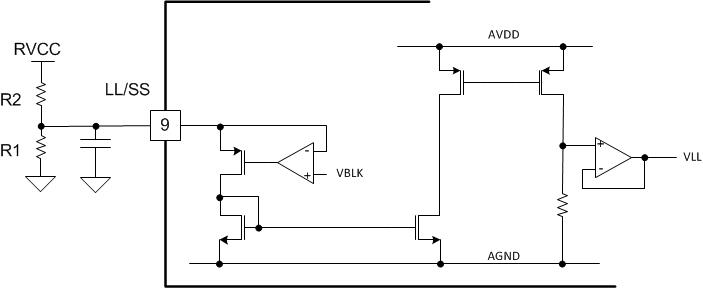

软启动完成后,将感测到的来自通过缓冲器的 IC 内的 BLK 引脚电压施加到 LL/SS 引脚。如下图所示,这使得流经编程电阻器 RLLUpper 和 RLLLower 之间的电流出现差异。该电流差流入 LL/SS 引脚,进行镜像,然后施加到 250kΩ 电阻器 RLL。RLL 上的电压作为 VLL 使用。

UCC256304 fig55_sluscu6.gifFigure 55. 突发模式编程

随后可以推导 VLL 和 VBLK 之间的关系:

Equation 73. UCC256304 qu69_sluscu6.gif

Equation 73 重新调整后得到 Equation 74

Equation 74. UCC256304 qu70_sluscu6.gif

要确定 RLLUpper 和 RLLLower,需要两组(VLL,VBLK)值。VBLK 可以直接从 BLK 引脚测得。在反馈光耦合器发射极和接地之间插入一个 10kΩ 电阻器可以测得 VLL 电平。假设在 10kΩ 电阻器上测得的电压是 V10k。随后可按如下公式计算 VLL 电压:

Equation 75. UCC256304 qu71_sluscu6.gif

删除 RLLUpper。如此一来,VLL 电压处于最小值 0.7V,该值由内部电路设计确定。然后将负载电流调整到需要的突发模式阈值负载水平,并确保功率级在此条件下不突发。例如,需要的突发模式阈值水平是 10% 负载。以 10A 为满负载条件,将负载电流设置为 1A。设置负载电流后,将输入电压变为两个不同的电压,并记录两个不同的读数(V10k,VBLK)。然后基于Equation 74Equation 75,可以解出 RLLUpper 和 RLLLower

在本例中,下电阻器电阻选定在 402kΩ,上电阻器电阻选定在 732kΩ。
