7.3.11 恒压电压感应

BLK 引脚用于感测 LLC 直流输入电压（恒压电压）电平。BLK 引脚上的比较器设置以下阈值：

  • LLC 打开开关时的恒压电压电平 – BLKStartTh
  • LLC 关闭开关时的恒压电压电平 – BLKStopTh
  • 触发恒压电压过压故障时的恒压电压电平 – BLKOVRiseTh
  • 清除恒压电压过压故障时的恒压电压电平 – BLKOVFallTh

BLKOV 信号由一个比较器生成，该比较器具有可通过多路复用器进行选择的两个阈值。这是为了给 BLKOV 故障创造必需的迟滞。BLKSns 信号缓冲后，发送到突发模式阈值生成块，以实现自适应突发模式阈值。

Figure 36 是 BLK 引脚的方框图。

UCC256304 fig43_sluscu6.gifFigure 36. VCR 补偿斜坡电流开/关

在 UCC256304 中，将 BLKOVRiseTh 阈值故意设置为比 BLKStartTh 大很多。这样可以使 LLC 控制器适应非常宽的直流输入电压范围，同时仍然保持合适的 BLKStopTh。例如，如果需要 120V 的启动阈值，则可按如下公式计算 BLK 电阻器分压比 kBLK

Equation 6. UCC256304 kblk.gif

对于相同的 BLK 电阻器分压比，恒压关闭电压为

Equation 7. UCC256304 vblkstop blk section.gif

恒压电压大于或等于 VOVRise 时会触发过压保护

Equation 8. UCC256304 vovrise blk section.gif

恒压电压将至低于 VOVFall 时会清除过压问题

Equation 9. UCC256304 vovfall blk section.gif

这种宽直流输入范围带来了许多系统级优势。当 UCC256304 与 PFC 级配对时，LLC 转换器能够在不启用PFC的条件下启动并进入低功耗待机模式。另外，宽直流输入范围使交流/直流系统能够与广泛的通用交流输入兼容

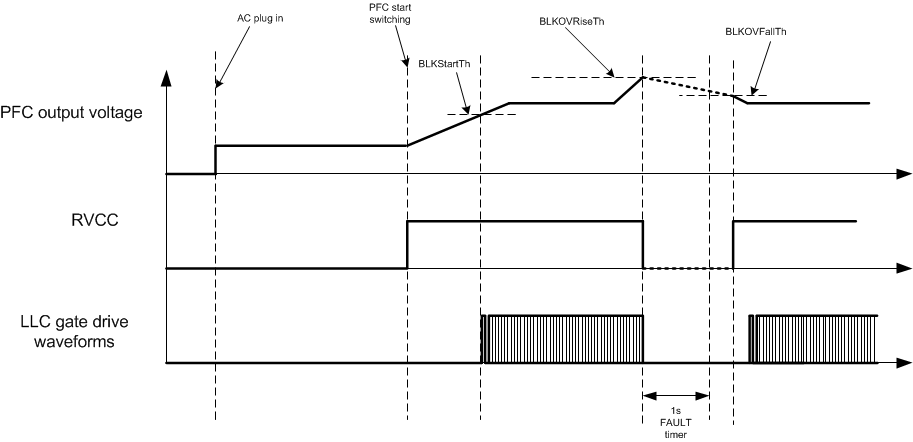

UCC256304 fig44_sluscu6.gifFigure 37. BLK 运行时序图
