3 说明

OPAx990 系列（OPA990、OPA2990 和 OPA4990）是高电压 (40V) 通用运算放大器系列。这些器件具有出色的直流精度和交流性能，包括轨至轨输入/输出、低失调电压（典型值为 ±300µV）和低温漂（典型值为 ±0.6µV/°C）。

OPAx990 具有诸如电源轨的差分和共模输入电压范围、高短路电流 (±80mA)、高压摆率 (4.5/µs) 和关断等独特的功能，是一款极其灵活、稳定且高性能的运算放大器，适用于各种高电压工业应用。

OPAx990 运算放大器系列采用微型 封装（例如 X2QFN、WSON 和 SOT-553）以及标准封装（例如 SOT-23、SOIC 和 TSSOP），额定工作温度范围为 –40°C 至 125°C。

器件信息
器件型号(1)封装封装尺寸（标称值）
OPA990SOT-23 (5)2.90mm × 1.60mm
SOT-23 (6)2.90mm × 1.60mm
SC70 (5)2.00mm × 1.25mm
SOT-553 (5)(2)1.60mm × 1.20mm
OPA2990SOIC (8)4.90mm × 3.90mm
SOT-23 (8)2.90mm × 1.60mm
TSSOP (8)3.00mm × 4.40mm
VSSOP (8)3.00mm × 3.00mm
VSSOP (10) 3.00mm × 3.00mm
WSON (8)2.00mm × 2.00mm
X2QFN (10)2.00mm × 1.50mm
OPA4990SOIC (14)8.65mm × 3.90mm
TSSOP (14)5.00mm × 4.40mm
WQFN (16)3.00mm × 3.00mm
X2QFN (14)2.00mm × 2.00mm
(1) 如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
(2) 此封装为仅预发布状态。

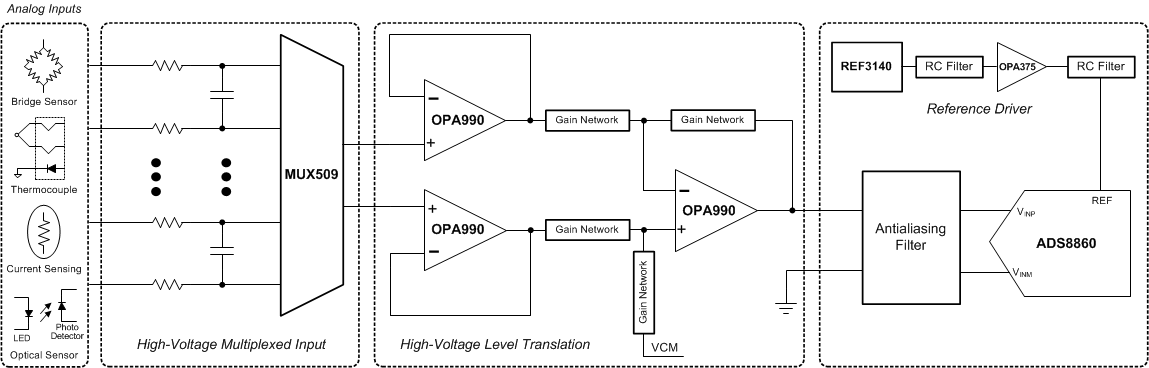

GUID-C3672468-12C0-4DED-AF40-45D0B86E2B9A-low.gifOPAx990 应用于高压多路复用数据采集系统
