输入信号带宽

INA240 输入信号代表被测电流,是在前文所述的大 ΔV/Δt 共模瞬变的最小干扰下精确测得的。对于通常与电机、螺线管和其他开关应用相关的 PWM 信号,被监控的电流的变化速度比更快的 PWM 频率要慢得多。

INA240 带宽由器件内部电流感测放大器的 –3dB 带宽定义;请参阅Topic Link Label7.5表。器件带宽可提供快速检测和处理过流事件所需的快速吞吐量和快速响应。如果没有更高的带宽,保护电路可能没有足够的响应时间,并且可能会损坏受监控的应用或电路。

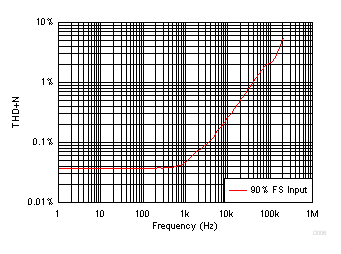

图 8-1 显示了器件随频率变化的性能曲线。谐波失真会在放大器带宽的上限处增加,而检测过流事件的过程中没有出现不利的变化。但是,当测得的电流带宽开始接近 INA240 带宽时,必须考虑到最高频率处的失真增加。

对于需要失真敏感信号的应用,图 8-1 提供的信息表明放大器存在理想频率性能范围。整个放大器带宽始终可用于快速过流事件,同时低频信号以低失真水平放大。对于接近最大带宽的频率,输出信号精度会降低。个别要求决定了高频电流感测应用的可接受失真限值。需要在最终应用或电路中进行测试和评估,以确定验收标准并验证性能水平是否符合系统规范。

GUID-05EC9F25-E0CB-414E-9490-D33AE4D8C961-low.gif图 8-1 性能随频率变化的情况
