以 VS 为基准的输出

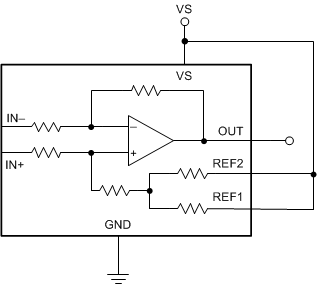

通过将两个基准引脚连接到正电源来配置具有 VS 基准输出的单向模式。将此配置用于需要上电并稳定放大器输出信号和其他控制电路的电路,然后再向负载供电(如图 8-4 所示)。

GUID-ED2765E5-7D23-4E0E-B132-2B2EFFEC9A7A-low.gif图 8-4 以 VS 为基准的输出
