说明

INA240-Q1 器件是一款经汽车认证的电压输出、电流检测放大器,具有增强型 PWM 抑制功能,可在独立于电源电压的 –4V 至 80V 宽共模电压范围内检测分流器电阻上的压降。负共模电压允许器件的工作电压低于接地电压,从而适应典型螺线管应用的反激周期。增强型 PWM 抑制功能可为使用脉宽调制 (PWM) 信号的系统(例如,电机驱动和螺线管控制系统)中的较大共模瞬变 (ΔV/Δt) 提供高水平的抑制。凭借该功能,可精确测量电流,而不会使输出电压产生较大的瞬变及相应的恢复纹波。

该器件由 2.7V 至 5.5V 的单电源供电运行,消耗的最大电源电流为 2.4mA。共有四种固定增益可供选择:20V/V、50V/V、100V/V 以及 200V/V。零漂移架构的低偏移使得该器件能够在分流器上的最大压降低至 10mV(满量程)的情况下进行电流感应。1 级版本具有额定的扩展工作温度范围(–40°C 至 +125°C),并且采用 8 引脚 TSSOP 和 8 引脚 SOIC 封装。0 级版本具有额定的扩展工作温度范围(–40°C 至 +150°C),并且采用 8 引脚 SOIC 封装。

器件信息(1)
器件型号封装封装尺寸(标称值)
INA240-Q1TSSOP (8)3.00mm × 4.40mm
SOIC (8)4.90mm × 3.91mm
如需了解所有可用封装,请参阅数据表末尾的封装选项附录。

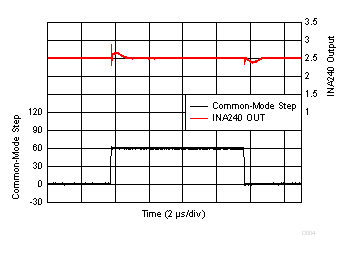

GUID-2E2A4C3D-A872-4E82-9784-372B1A0145E2-low.gif增强型 PWM 抑制
