8.2.1.2.2.2 瞬态热性能

电机驱动器可能会遇到不同的瞬态驱动条件，导致在短时间内出现大电流。这些条件可能包括

  • 电机在转子尚未全速运转的情况下启动。
  • 由于其中一个电机输出发生电源短路或接地短路、器件的过流保护功能时断时续而出现故障。
  • 短暂为电机或电磁阀加电，然后断电。

对于这些瞬态情况，驱动持续时间是影响热性能的另一个因素。在瞬态情况中，热阻抗参数 ZθJA 表示结至环境热性能。图 8-7和图 8-8 展示了 HTSSOP 封装的 1oz 和 2oz 覆铜布局的仿真热阻抗。这些图表表明，短电流脉冲可实现更佳的热性能。对于较短的驱动时间，器件裸片尺寸和封装决定了热性能。对于更长的驱动脉冲，电路板的布局对热性能的影响更大。这两个图表都展示了随着驱动脉冲持续时间的增加，层数和覆铜区导致的热阻抗分裂曲线。可以将长脉冲视为稳态性能。

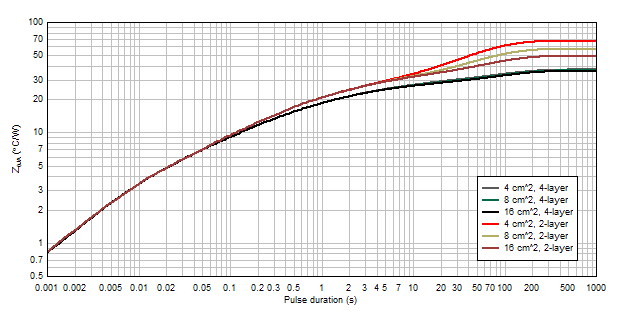

GUID-28E8B2A4-5FD3-4F81-B72A-7E03005F78FC-low.gif图 8-7 1oz 铜布局的 HTSSOP 封装结至环境热阻抗

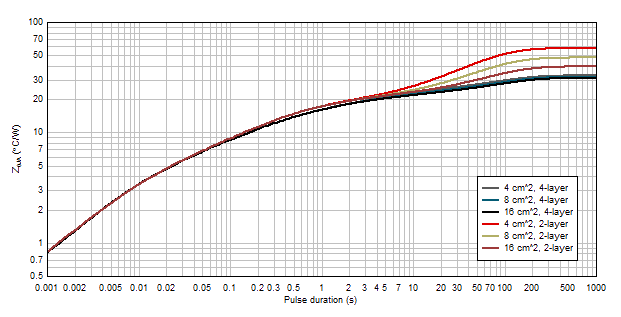

GUID-94EC55E8-822D-4966-BFC8-BAB27F7420DF-low.gif图 8-8 2oz 铜布局的 HTSSOP 封装结至环境热阻抗
